一、安全指导

1. 禁止被测介质结冰，否则将损坏传感器！

2. 只有合格或经授权的人员才能从事变送器的安装、电气连接、使用和   维护。合格人员指从事变送器或类似设备的装配、电气连接、使用和   操作等有经验的人员，并持有从事这类工作的资格证书或持有电路、   高压和腐蚀性介质的安全性工程标准操作维护装置或设备的培训、指   导或授权书。

3. 在电气连接时，只可使用绝缘强度符合要求的工具。

4. 必须遵守有关电气安装施工和运行的相关安全规定。对于防爆变送器，   应遵守与防爆有关的规程和推荐标准。本变送器能在高压和腐蚀性介   质的场合下运行。如处理不当，可能会造成严重的人员伤害或材料损坏。变送器供其他 使用时，必须遵守相关的 规定。

5. 为确保变送器安全运行，在安全使用前请仔细阅读本使用说明书。

6. 简要起见，本使用说明书不包括所有产品型号的详细说明，也不涉及   装配、运行和维护的每个细节。如想更深了解或有特殊问题，而本操   作说明书未作详细介绍部分，请同本公司联系，以获得必要的信息。

 二、变送器适用范围、主要特点和用途

 CY-KP80/86系列扩散硅压力／液位变送器采用具有国际 水平的传感器，配合高精度电子元件，经严格的工艺过程装配而成，充分发挥了传感器的技术优势，使变送器具有优异的性能。它抗过载和抗冲击能力强，温度漂移小，稳定性高，具有很高的测量精度。

CY-KP80/86系列扩散硅压力/液位变送器具有多种型号，多种量程，多种连接形式及材料。可广泛用于石油、化工、电力、冶金、制药、食品等许多工业领域，可适应工业各种场合及介质，是传统压力表及传统压力变送器的理想升级换代产品，是工业自动化领域理想的压力测量仪表。

  CY-KP80/86  变送器  使用手册

 三、CY-KP80/CY-KP86系列扩散硅变送器选型表

注1:必须在测量范围后的括号内写明所需具体量程。

注2:变送器的零点可以调校在负压范围(最小-100KPa),如需零点为负压时，请在选项栏内注明。

CY-KP80/86  变送器  使用手册

CY-KP80/86  变送器  使用手册

 CY-KP80C

 CY-KP80/86  变送器  使用手册

 CY-KP80E

CY-KP80/86  变送器  使用手册

CY-KP80/86  变送器  使用手册

四、主要技术参数

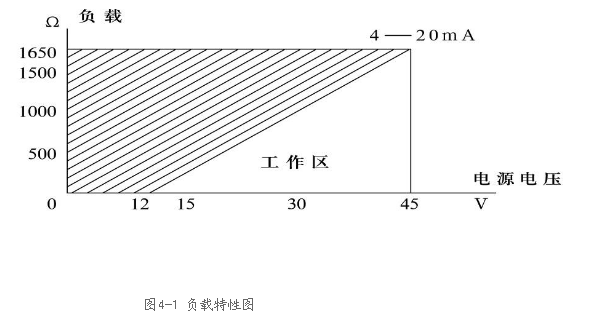

注1：若测量粉尘或潮湿气体、请务必选用防尘干燥过滤器

CY-KP80/86  变送器  使用手册

五、工作原理和构造

5．1工作原理

5.1.1 CY-KP80系列扩散硅压力变送器工作原理

CY-KP80系列扩散硅压力变送器由传感器和信号处理电路组成。其中传感器压面设有惠斯顿电桥，当增加压力时，电桥各桥臂电阻值发生变化，通过信号处理电路，转换成电压变化，最终将其转换成标准(4～20)mA信号输出。其原理见图5-1。

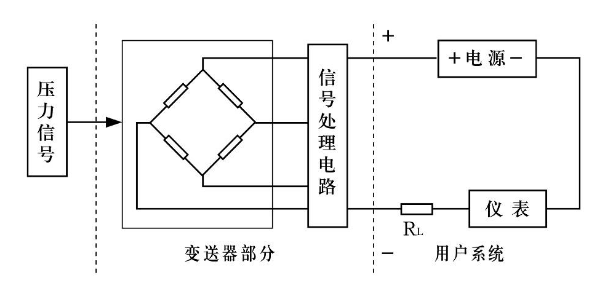

 图5-1  CY-KP80系列扩散硅压力变送器原理图

CY-KP80/86  变送器  使用手册

5.1.2 CY-KP86系列扩散硅液位变送器工作原理

液体中某一点的静压力与该点到液面的距离成正比，即P=p g h

其中   P - 被测点的压力(压强)

           p - 介质密度

           g - 重力加速度

           h - 被测点到液面的高度

对已确定的被测介质p、g为常数，故被测点到液面的被测的位置的变化只与被测的压力（压强）有关。

CY-KP86系列液位变送器就是通过测定被测点的静压力来确定液面位置的。

请注意，被测液体的容器须通大气，即是开放式的，不能密闭否则测量结果就没有意义。

测量系统

CY-KP86

液位变送器

数字显示仪

CY-KP86系列液位变送器配合数字显示仪即构成静压式液位计。

5.2  结构

5.2.1 CY-KP80B系列扩散硅压力变送器外形结构见图5-2

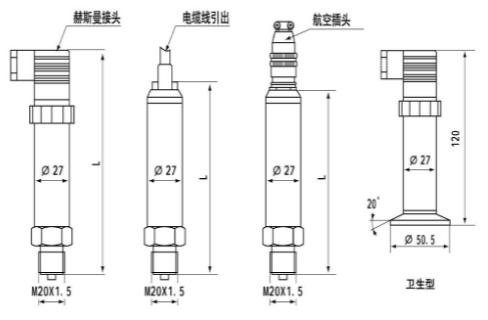

图5-2  CY-KP80B系列扩散硅压力变送器

CY-KP80/86  变送器  使用手册

5.2.2 CY-KP80A系列扩散硅压力变送器外形结构见图5-3

说明：L<150mm

图5-3  CY-KP80A压力变送器结构尺寸图

5.2.3 CY-KP80C系列扩散硅风压变送器外形结构见图5-4

5.2.4 CY-KP80E系列扩散硅压力变送器外形结构见图5-5

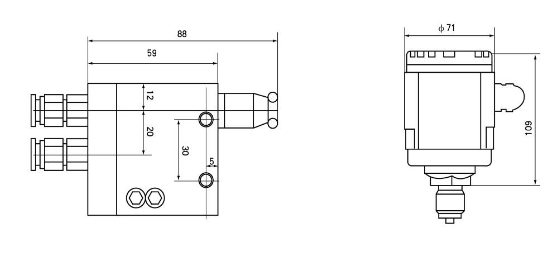

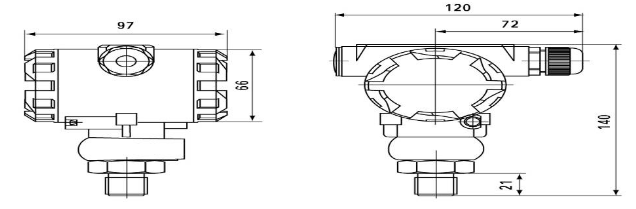

图5-4 CY-KP80C风压变送器尺寸图       图5-5 CY-KP80E压力变送器尺寸图

CY-KP80/86  变送器  使用手册

5.2.3 CY-KP86系列扩散硅液变送器外形结构见图5-6

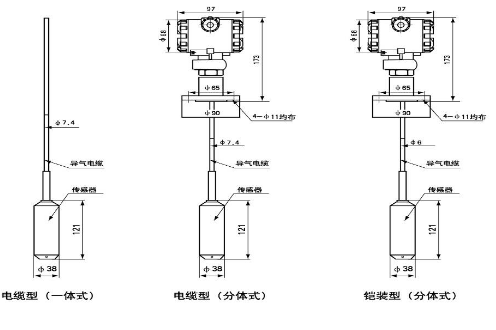

图5-6 CY-KP86系列扩散硅液变送器

六、安装

6.1 安装前检查

(1)被测压力不能超过变送器的测量上限范围。

(2)所测介质是否与变送器的结构材料相适应，不会被腐蚀。

(3)所测介质温度是否会超过变送器的工作温度范围。

6.2 安装方法

(1)压力变送器为竖直式安装，可直接安装在被测管道压力接口上。

(2)液位变送器可直接投入液体中使用，注意将导线固定牢固,动水安装应采取静水装置。

(3)接线盒或导线连接处采取防雨淋处理。

(4)接线盒应可靠接地。

注：带接线盒变送器的外壳安装固定孔尺寸为M6×1，孔距32m

CY-KP80/86  变送器  使用手册

6.3 压力变送器安装注意事项

(1)压力变送器进行压力接口连接时，作用力必须作用在变送器下部的六方上，不能直接拧上端的电子壳体，以免扭断变送器内引线。

(2)用户若无标准压力源，切勿自行调节零位和满度电位器。

(3)若管道或容器中存在瞬间过压或频繁冲击(如水锤等)应加装缓冲装置以避免损坏传感器膜片。

6.4 液位变送器安装注意事项

(1)液位变送器安装时注意导线中的导气孔口避免进水、堵塞并远离液面，否则将使变送器失效和损坏。

(2)提放时应动作轻缓，防止在放入时介质与膜片之间产生冲力，损坏膜片。严禁用手或尖锐器具捅压进水孔及其膜片，导水头切勿取下。

(3)防水导气电缆在使用时切勿割伤，以防介质渗漏到探头中损坏变送器。

(4)用户若无标准压力源，切勿自行调节零位和满度电位器。

(5)分体式液位变送器表壳在接线后应做到良好密封，以防潮气和腐蚀性气体等进入。

(6)在动水或有颗粒的介质中使用时应加防护套管。

(7)测量介质为酸、碱、油、高温等特殊介质时，订货时请注明。

七、接线

压力变送器的信号端子设置在一个单独舱室内，在接线时，拧下后盖，其中有两个测试指示表连接端子。测试端子(TEST)上的电流和信号端子上的电流一样，都是4～20mADC，可用来连接指示表头供测试用。

电源通过信号线接到变送器，千万不要将电源信号线接到测试端子，否则电源会烧坏连接在测试端子的二极管，如果二极管被烧坏，需换上二极管或短接两测试端子，变送器便可正常工作。

变送器顶部两侧面的连接孔用电缆密封或信号线装配，信号电缆通过紧固螺母锁紧，不用的那个连接口必须密封。

CY-KP80/86  变送器  使用手册

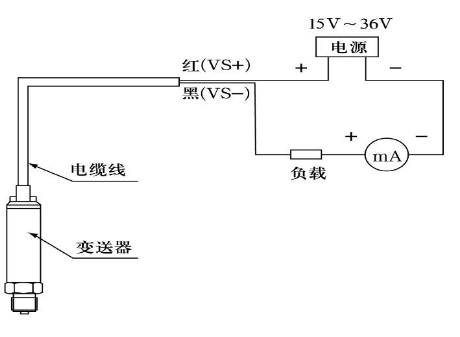

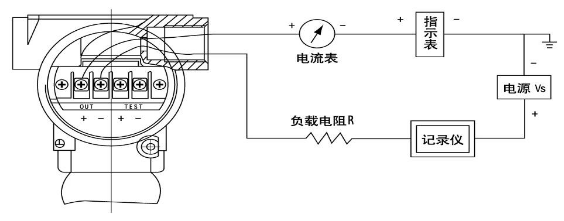

图7-1CY-KP80B压力变送器接线

CY-KP86分体式液位变送器接线

图7-2  CY-KP80A型接线图

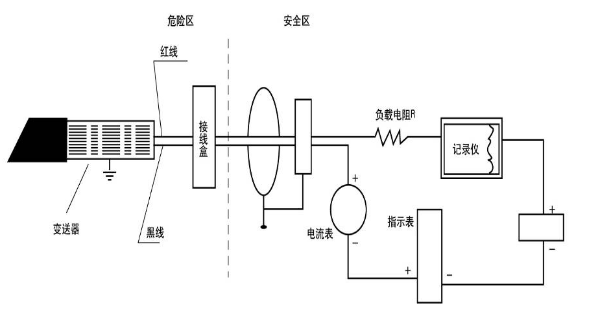

图7-3  防爆型接线示意图

图7-3  防爆型接线示意图

CY-KP80/86  变送器  使用手册

八、调校

变送器出厂前已根据用户需求，量程、精度均已调到 状况，一般不需校验。但以下情况需重新校验：

A  运输途中出现跌落、强烈震颠和碰撞；

B  存放期超过一年；

C  长时间运行后，出现大于精度范围内的误差；

D  使用单位的例行检验。

CY-KP86液位变送器，它的满度标定是按用户提供的被测介质的比重，经计算进行的干标定，由于标定条件与使用条件很难完全一致，满度指示可能会有不同程度的出入，因此在静压液位变送器安装后应对满度进行校正，校正时如果现场安装条件不允许介质液面达到 值，可按液面实际数值用下列公式计算对应的输出电流值，并调节变送器的满量程电位器使输出值为需要值。

            hn

  In  =                  X  16+4

            Hmax

其中：In - 液位在n点时变送器应当输出的电流值(单位：mA)

      hn - n点液位高度(单位：m)

      hmax - 被测介质 液高度(即满量程，单位：m)

为提高校正精度，校正时请参考变送器出厂时的标定记录，适当加以修正。

8.1 调校接线示意图

A．压力变送器调校系统如图8-1

标准压力源          +

变送器         -      +

变送器检测仪

图8-1 压力变送器校验接线图

CY-KP80/86  变送器  使用手册

B. 变送器检测仪，可用24VDC稳压电源，250Ω或50Ω标准电阻，41/2位数字电压表代替，如图8-2

取样电阻

标准压力          +

变送器        -          +

24VDC         -

                                              41 / 2位数字电压表

                                                     50Ω/250Ω

 图8-2  无变送器检测仪的变送送校验接线图

8.2      检验时配备的仪器设备

CY-KP80/86  变送器  使用手册

8.3调整方法

调整前，检查电源极性和电压，切勿将变送器直接与交流220V电源连接，然后检查气路连接是否泄漏，一切正常后接通电源，稳定5分钟即可。变送器零点、量程电位器在电路板一侧的舱室内。

A.压力信号源与待测变送器的连接头连接，并注意使之密封良好；

B.用压力信号源给变送器输入零位时的压力信号，若变送器零位压  力为零(表／k)，则把变送器直接与大气相通。此时变送器输出电  压为1.000V(或4.00mA)，若不等于此值，可调整零位电位器；

C.用压力信号源给变送器输入满量程压力信号，变送器输出为   5.000V(或20.00mA)，若不等于此值，可调整量程电位器：

D.按照(B)、(C)反复几次，即可校正量程；

E.零点调节范围±5％，满量程调节范围±20％。

8.4 CY-KP80A调试方法

A.先将变送器按接线图(图7-2)正确接线。

B．旋开变送器Hirschmann接头或电缆锁头即可看到零点(Z)和满度(F)调节电位器(如图8-3)所示。(若非专业人员建议返厂调校)

C. 调整步骤：

1)  将压力变送器装于试验台上通电预热15分钟后，再进行调整。

2)  将变送器施加下限值压力，调整零位电位器使其输出为4mA。

3)  将变送器施加上限值压力， 调整满度电位器使其输出为20mA。

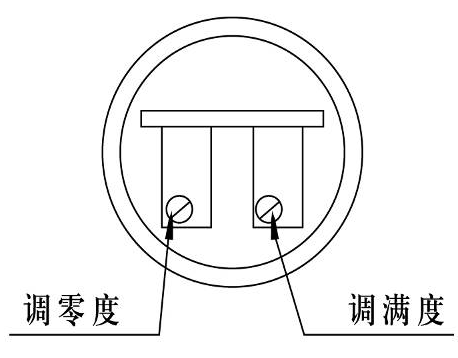

图8-3 CY-KP80A 变送器零点满度

4) 反复B、C两步骤，直到使变送器输出达到规定的要求。

D.旋紧变送器后盖。

注：上述调试过程仅适用于零点量程可调型产品。

CY-KP80/86  变送器  使用手册

九、防爆型变送器使用说明

9.1 防爆类型及标志

本变送器分隔爆型和本质安全型两种，经 指定的防爆质检机构榆验后取得防爆合格证。

1)隔  爆  型：ExdIIBT4  合格证号：GYB091451X

2)本质安全型：ExiaIICT6 合格证号：GYB081486X

9.2 爆炸性环境用防爆电气设备的类别、级别和温度级别

9.2.1类别

I类：煤矿井下用电气设备

II类：除煤矿外的其它工厂用电气设备

         本变送器属于II类电气设备

9.2.2 级别与温度组别

II类电气设备按其适用于爆炸性气体混合物 试验安全间隙MESG（对于隔爆型）和最小点燃电流MIc的比值（对于本质安全型）分为A，B，C三级(见表1)，并按其 表面温度分为T1～T6组(见表2)

表l  MICR分级表

表2  允许电器表面温度分组表

CY-KP80/86  变送器  使用手册

十、防爆型变送器安装、使用注意的事项

变送器严格按GB3836 15-2000《爆炸性气体环境用电气设备第15部分：危险场所电气安装(煤矿除外)》的有关条款进行安装。

隔爆型变送器在危险场所使用时，变送器的壳盖必须拧紧，为确保使用安全，应严格遵守安全规程， 不允许在通电时打开变送器壳盖。

在安装隔爆型变送器时，应保证电缆的引出口有良好的密封。

变送器外壳必须接地良好。

本质安全型变送器必须配用安全栅才能在有爆炸性混合物的危险场所使用。安全栅应符合GB3836 4.2000《爆炸性气体环境用电气设备第4部分本质安全型“i”》的规定，并经有关防爆部门进行防爆试验并取得防爆合格证。

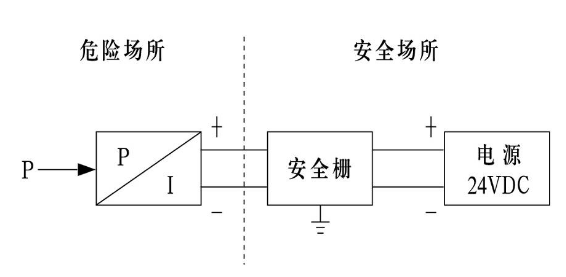

安装应按其使用说明的要求进行。系统接线如图10.1所示

U1，  Ii，  Pi，  Ci，  Ll        UO，  IO，  PO，  CO，  L0

Ui=28VDC    Ii=30mADC    Pi=0.84W    Ci=0.04uF    Li=0.01mH

Um=250VDC

Uo≤Ui    I0≤Ii   Po≤Pi    Co=Cp+Ci    Lo=Lp+Li

符号含义见GB3836.4-2000

图10-1系统接线

CY-KP80/86  变送器  使用手册

为了安全起见，应区别本质安全回路及非本质安全回路，并把本质安全回路的接线与其它的电气回路的接线分开走线。

防爆型变送器内部部件有损坏需要维修或更换时，应由制造厂承担。如果用户自行维修时，应按照有关的注意事项，具体方法请按照维修的章节进行(本质安全型仪表的维修 于所述的范围进行，其它的维修应与制造厂商量)。检修后经检验合格后方可重新投入运行。

取得防爆合格证的产品不允许随意更换或改动影响防爆性能的元器件或结构。

给安全栅供电的电源变压器应符合GB3836 4—2000标准第8 1条要求。

测量高温介质时，注意不让介质温度超过变送器的工作温度极限，必要时加引压管或其它冷却装置。

十一、维护及故障处理

注意：工作温度过高或频繁过载会导致传感器性能变差或损坏。

仪表运行后须对其基本性能进行定期检查，校正零点，更换失效零件，排除产生的故障，以保证仪表运行止常。现将常见故障列表说明如下：

CY-KP80/86  变送器  使用手册

十二、订货需知

 12.1 订购防爆型变送器时须注意几点事项

A．CY-KP80系列扩散硅压力变送器防爆型产品有隔爆型及本安型两种，用户应按GB:3836.15-2000《爆炸性气体环境用电气设备第15部分：危险场所电气安装(煤矿除外)》的有关规定及现场具体要求选择。

B.分析现场危险场所易燃易爆介质的成分及场所，按GB3836标准，查对防爆级别及组别。

C.须选择防爆等级比易燃介质级别和温度组别高或相同的变送器。

D.防爆型产品的允许使用环境温度为-20℃～+60℃。

E.订购本质安全型变送器时，必须按铭牌和说明书要求，配购相应的安全栅，且按要求连接线。

12.2 产品选型应注意的有关参数

A. 传感器材料；

B. 防爆场合使用；

C．连接头材料及连接方式；

D．密封件材料；

E．精度；

F．量程范围；

G．是否带其它附加选择。
