一、 概述

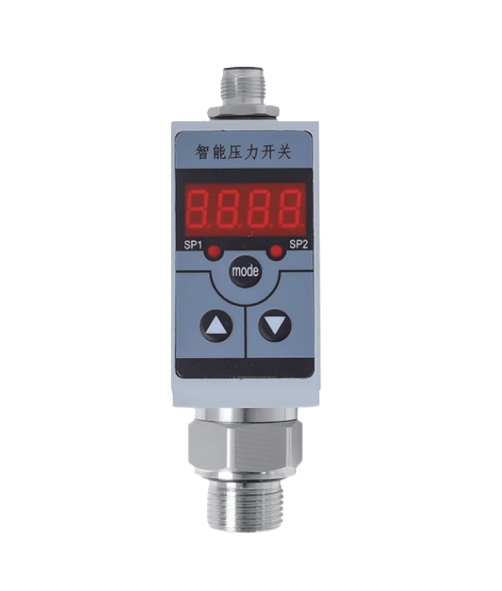

智能压力变送（控制）器是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用高精度扩散硅传感器，输出信号由高精度，低温漂的放大器放大处理，送入高精度的 A/D 转换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制两路开关，对控制系统压力进行测控。该智能数字压力变送（控制）器使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示和控制。

二、 特点

◆4 位数字显示。

◆压力预设开关点和延滞切换输出

◆开关量可在零点到满度之间任意设定

◆外壳设有节点动作发光二级管，便于观察

◆按键调校及现场设置各种参数，操作方便. ◆2 路开关量输出，带载能力 1.2A

◆模拟量输出（4～20mA）（可选）

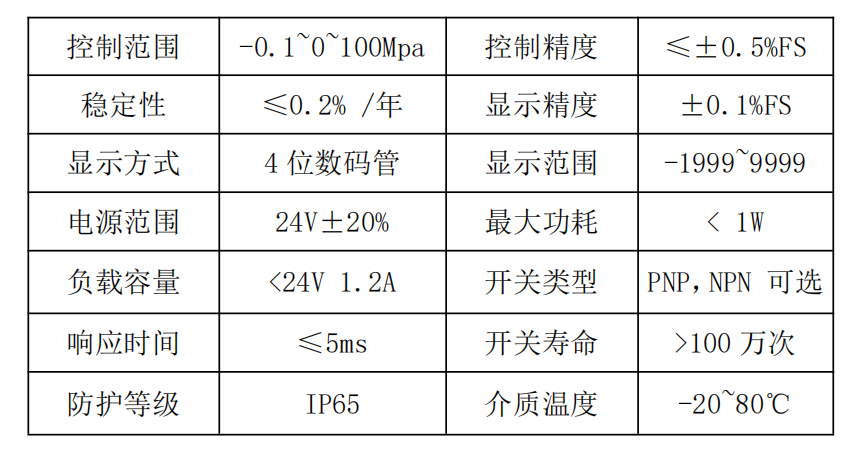

三、 技术参数:

四、 安装

4.1 机械连接：

通过接头（DIN3582 外螺纹 M20X1.5）（其他尺寸接头可在订货时说明），直接装在液（气）压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦合。

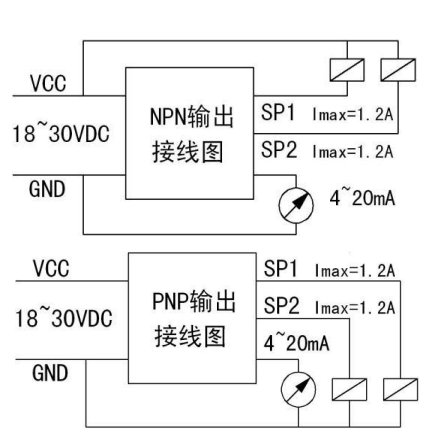

4.2 电气连接：

1 棕:VCC 2 白:SP2

3 蓝:GND 4 黑:SP1 5 灰 4-20mA

为了防止电磁干扰的影响应注意以下事项：

●线路连接尽量短

●采用屏蔽线

●尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线

●若用微型软管安装，壳体必须单独接地

五、 设置功能

5.1 开关量输出

每路开关量输出主要由两个基本参数 ALxH 和 ALxF 来控制，ALxH 设定吸合点，ALxF 设定释放点。此外还有相应的输出功能选择，输出延时值等共同完成对开关输出的控制。

5.2 开关输出功能

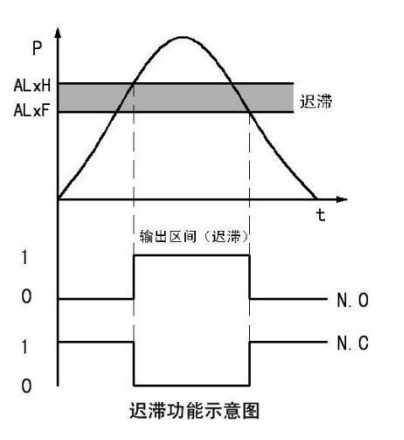

5.2.1迟滞功能

迟滞值可通过菜单设定，其输出可用来控制泵入泵出，且只需一个输出点。如下图所示，以常开型(N.O)为例，灰色带为迟滞值(ALxH-ALxF)；当压力上升时，只有压力值大于 ALxH开关点才吸合；而当压力值下降时，只有压力值小 ALxF，开关点才断开。

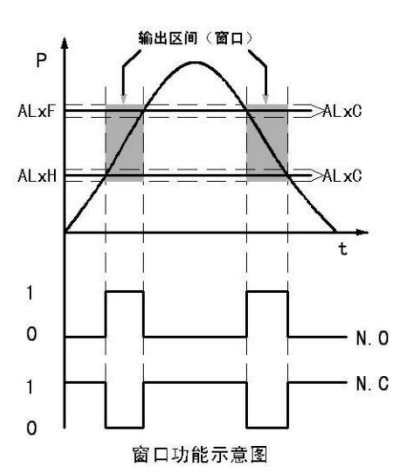

5.2.2窗口功能

该功能可用于监控特定的区间，其输出可用来完成控制、报警等工作，且只需一个输出点。如下图所示，以常开型(N.O)为例，灰色带为窗口值(ALxF -ALxH)；当压力值处于窗口之间时，开关点才吸合；而当压力值超出该区间时，开关点断开。

注：

ALxH 与 ALxL 中的“x”表示开关点“1”或“2”
