CY2002-表压变送器

CY2003-绝压变送器

CY2002/3-表压/绝压变送器用于测量液体、气体或蒸汽的液位、密度、压力，然后将其转变成4～20mADC HART电流信号输出。CY2002/3也可与RST375手持终端或RSM100 Modem 相互通信，通过它们进行参数设定、过程监控等。

标准规格

(以标准零点为基准调校量程，不锈钢 316L膜片，填充液为硅油)

1、性能规格

调量程的参考精度

(包括从零点开始的线性、回差和重复性)

± 0.075%

若TD>10 (TD= 量程/调节量程)，则为：

±(0.0075×TD)%

环境温度影响

过范围影响：±0.075%×Span

长期稳定性

电源影响

±0.001% /10V (12～42V DC)，可忽略不计

2、功能规格

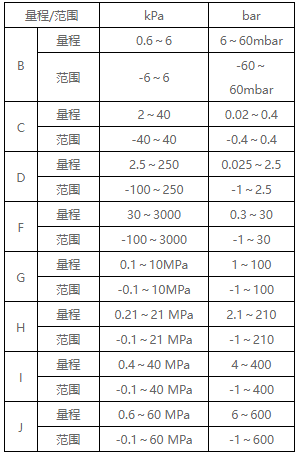

量程和范围(CY2002-表压)

量程和范围(CY2003-绝压)

量程限

　　在量程的上下限范围内，可以任意调整。建议选择量程比尽可能低的量程代码，以优化性能特征。

　　零点设置

　　零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最小量程

　　安装位置影响

　　与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，量程C有<0.25kPa范围内的零位漂移，其它量程有<0.15kPa范围内的零位影响，均可以通过调节调零校正。无量程影响。

　　输出

　   2线制，4～20mADC，可选HART输出数字通讯，可选择线性或平方根输出。

　　输出信号极限：Imin=3.9mA，Imax=20.5mA

　　报警电流

　　低报模式(最小)：3.7 mA

　　高报模式( )：21 mA

　　不报模式(保持)：保持故障前的有效电流值

　　报警电流标准设置：高报模式

　　响应时间

　　放大器部件阻尼常数为0.1s;传感器时间常数为0.1～1.6s，取决于量程及量程比。附加的可调时间常数为：0.1～60s。

　　预热时间： < 15s

　　环境温度

　　-40～85℃

　　带液晶显示、氟橡胶密封圈时 -20～65℃

　　储存温度/运输温度

　　-50～85℃

　　带液晶显示时：-40～85℃

　　压力极限

　　从真空至 量程。

　　过载极限：

电磁兼容性(EMC)

　　见下页《电磁兼容性附表》

　　3、安装

　　电源及负载条件

　　电源电压为24V，R≤(Us-12V)/Imax kΩ

　　其中 Imax=23 mA

　　 电源电压：42VDC

　　最小电源电压：12VDC，15VDC(背光液晶显示)

　　数字通讯负载范围： 230～600Ω

　　电气连接

　　M20X1.5电缆密封扣，接线端子适用于0.5～2.5mm2的导线。

　　过程连接

　　标准过程连接：NPT 1/2内螺纹，可转成NPT 1/2、G1/2以及M20x1.5的外螺纹、KF16真空接口。

　　4、物理规格

　　材质

　　膜片： 不锈钢 316L、哈氏合金C

　　过程连接：不锈钢 316L

　　填充液： 硅油

　　变送器外壳：铝合金材质，外表喷涂环氧树脂

　　外壳密封圈：丁腈橡胶(NBR)

　　铭牌： 不锈钢 304

　　重量

　　1.6kg(无：液晶显示、安装支架、过程连接)

　　外壳防护等级

　　IP67

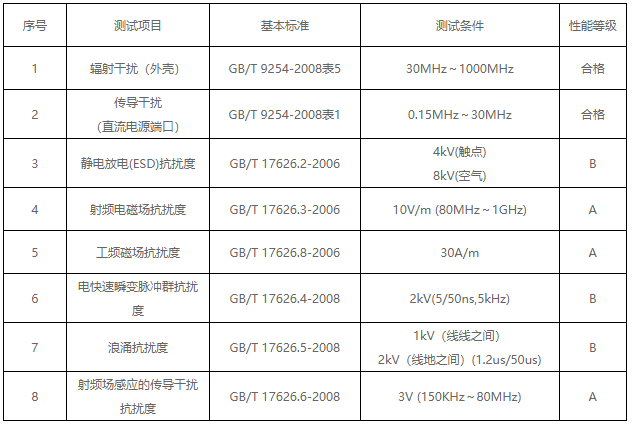

　　电磁兼容性附表

注：(1)A性能等级说明：测试时，在技术规范极限内性能正常。

　　(2)B性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

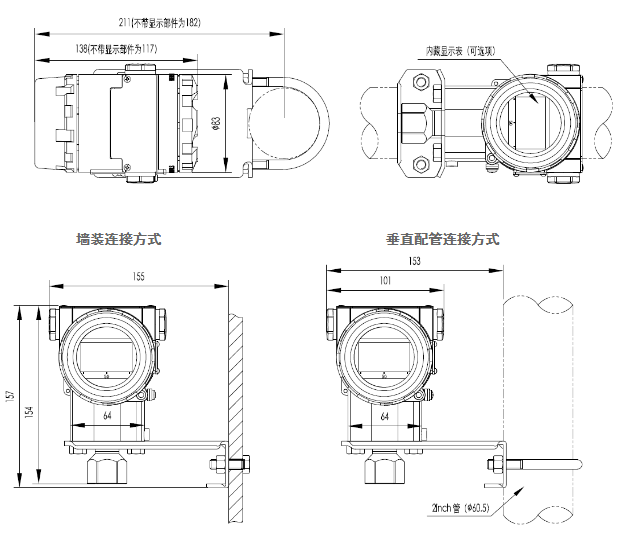

　　外形尺寸 单位(mm)

　　水平配管连接方式(侧面)                                                                                                           水平配管连接方式(正面)

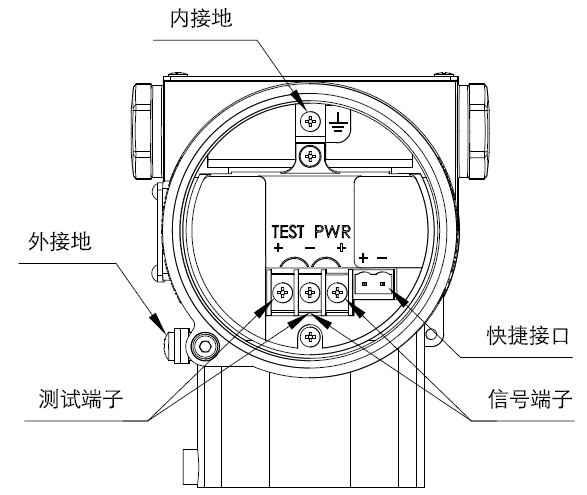

5 电气连接图

注：快捷接口功能等同于信号端子。

6 过程连接说明（代码1）

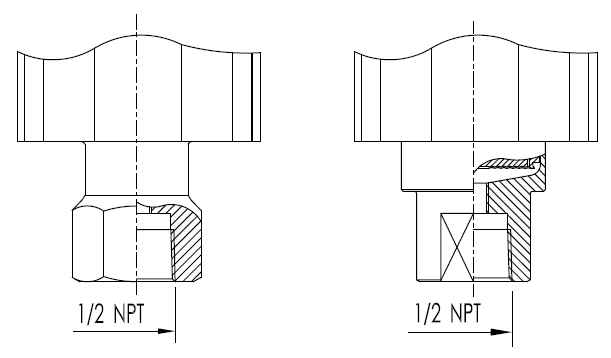

6.1 标准形式（代码1）

D/M/F/G/H/I/K/O量程接口图      B/C/L量程接口图

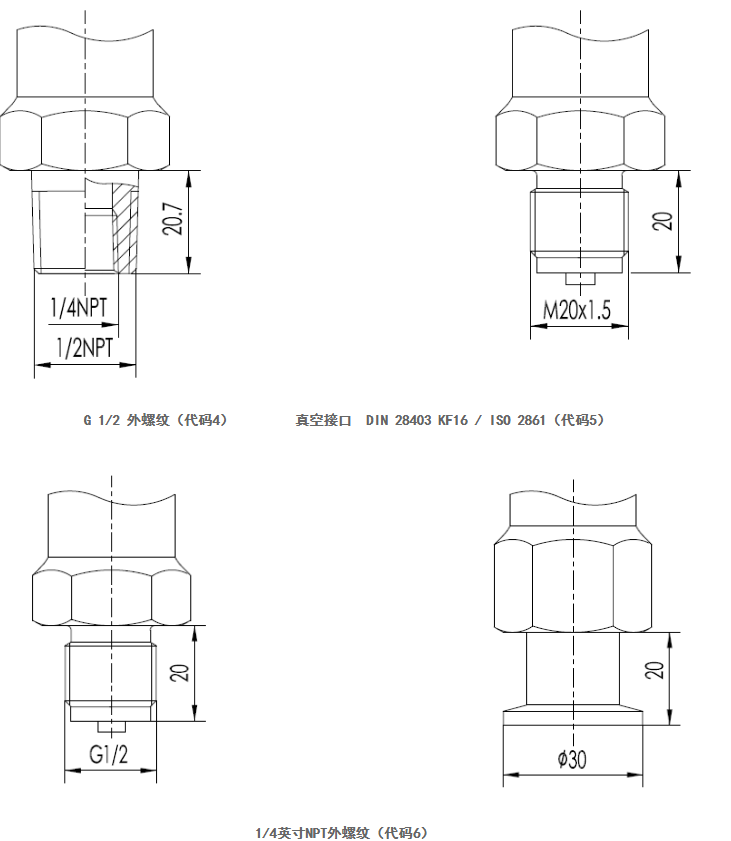

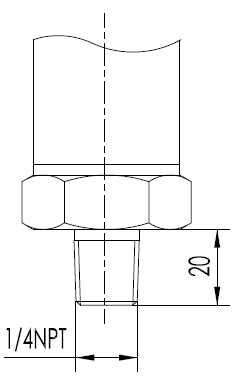

6.2 衍生接口形式

1/2英寸NPT 外螺纹（代码2）                     M20x1.5 外螺纹（代码3）

7型号和规格代码表

注1：CY2002对应选表压量程代码，CY2003对应选绝压量程代码；

注2：真空接口  DIN 28403 KF16 / ISO 2861，仅适用小于2.5bar以内的量程。

选项举例：

例：CY2002-HCA1N11

[CY2002-]：表压变送器

[H]：4-20mA带HART通讯

[C]：量程为0-2kPa～40kPa /（0-200～4000 mmH2O）/(0-20～400mbar)

[A]：接液部分为不锈钢 316L膜片，填充液为硅油

[1]：1/2英寸NPT 内螺纹的过程连接接口

[N]：无特殊功能

[1]：不锈钢安装支架

[1]：液晶显示
