CY2012/3- 差压安装式表压/绝压变送器用于测量液体、气体或蒸汽的液位、密度、压力，然后将其转变成4～20mADC HART电流信号输出。CY2012/3也可与RST375手持终端或RSM100 Modem 相互通信，通过它们进行参数设定、过程监控等。

标准规格

（以标准零点为基准调校量程，不锈钢 316L膜片，填充液为硅油）

1性能规格

调量程的参考精度

（包括从零点开始的线性、回差和重复性）

± 0.075%

若TD>10 (TD= 量程/调节量程)，则为：

±(0.0075×TD)%

环境温度影响

过范围影响:±0.075%×Span

长期稳定性

电源影响

±0.001% /10V (12～42V DC)，可忽略不计

2功能规格

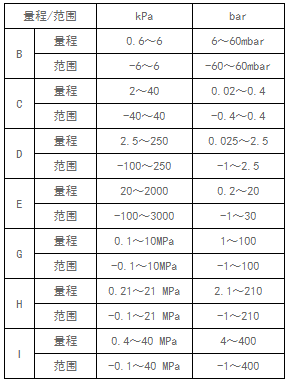

量程和范围(CY2012-表压变送器)

量程和范围(CY2013-绝压变送器)

量程限

在量程的上下限范围内，可以任意调整。建议选择量程比尽可能低的量程代码，以优化性能特征。

零点设置

零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最小量程

安装位置影响

与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，有<0.4kPa范围内的零位影响，均可以通过调节调零校正。无量程影响。

输出

2线制，4～20mADC，可选HART输出数字通讯，可选择线性或平方根输出。

输出信号极限：Imin=3.9mA，Imax=20.5mA

报警电流

低报模式（最小）：3.7 mA

高报模式（ ）：21 mA

不报模式（保持）：保持故障前的有效电流值

报警电流标准设置：高报模式

响应时间

放大器部件阻尼常数为0.1s；传感器时间常数为0.1～1.6s，取决于量程及量程比。附加的可调时间常数为：0.1～60s。

预热时间：< 15s

环境温度

-40～85℃

带液晶显示、氟橡胶密封圈时 -20～65℃

储存温度/运输温度

-50～85℃

带液晶显示时：-40～85℃

压力极限：从真空至 量程。

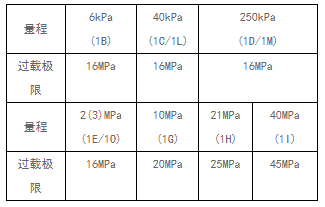

过载极限：

电磁兼容性(EMC)：见下页《电磁兼容性附表》

3安装

电源及负载条件

电源电压为24V，R≤(Us-12V)/Imax  kΩ

其中 Imax=23 mA

电源电压：42VDC

最小电源电压：12VDC，15VDC（背光液晶显示）

数字通讯负载范围： 230～600Ω

电气连接

M20X1.5电缆密封扣，接线端子适用于0.5～2.5mm2的导线。

过程连接

过程连接法兰的端面有NPT 1/4 和UNF 7/16``内螺纹。

4物理规格

材质

膜片：不锈钢 316L、哈氏合金C

过程连接：不锈钢 316L

填充液： 硅油

变送器外壳：铝合金材质，外表喷涂环氧树脂

外壳密封圈：丁腈橡胶（NBR）

铭牌： 不锈钢 304

重量

3.3kg（无：液晶显示、安装支架、过程连接）

外壳防护等级：IP67

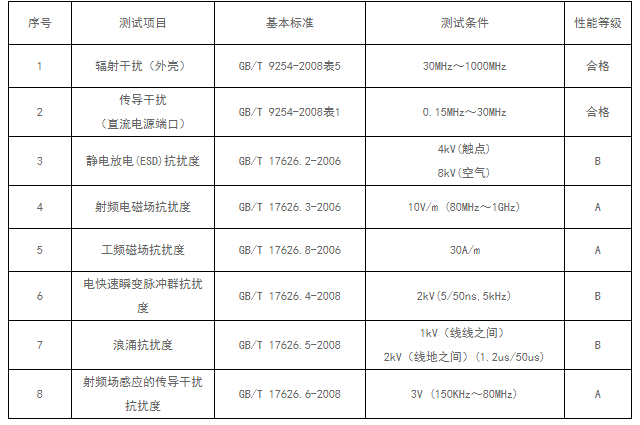

电磁兼容性附表

注：（1）A性能等级说明：测试时，在技术规范极限内性能正常。

   （2）B性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

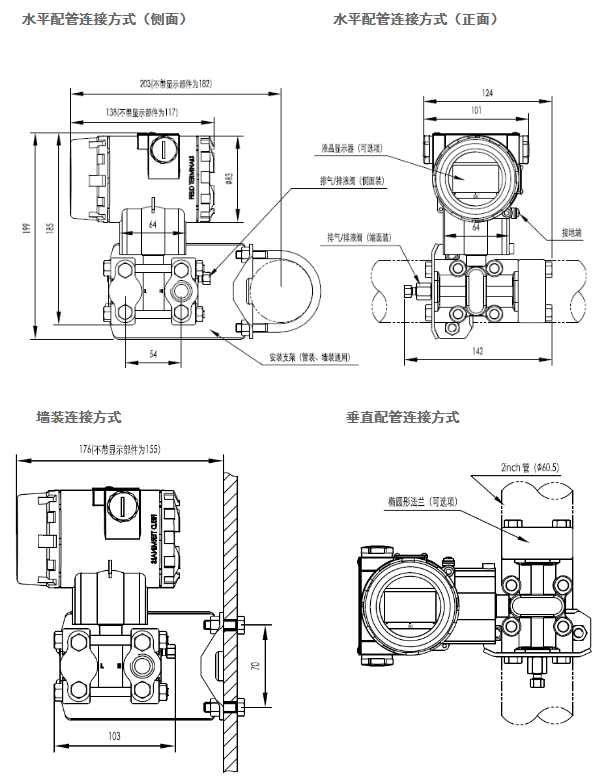

外形尺寸                                                                 单位（mm）

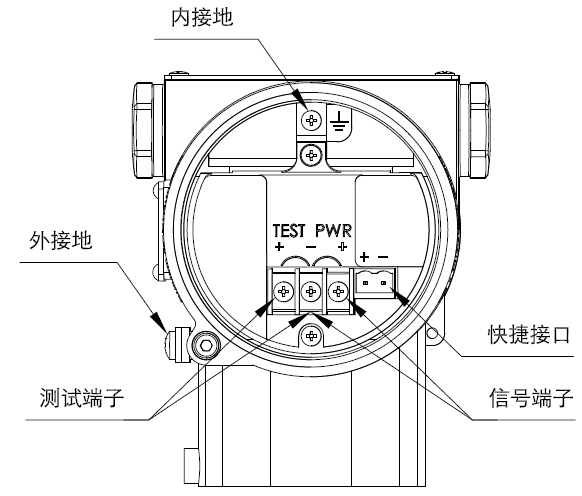

5 电气连接图

注：快捷接口功能等同于信号端子。

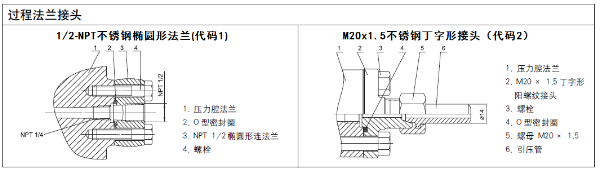

6 过程连接说明

7型号和规格代码表

注1：CY2012对应选表压量程代码，CY2013对应选绝压量程代码；

选项举例：

例：CY2012-HCANN11N

[CY2012-]：差压安装式表压变送器

[H]：基本误差±0.075%

[C]：差压式安装传感器，量程为0-2kPa～40kPa /（0-200～4000 mmH2O）/(0-20～400mbar)

[A]：接液部分为不锈钢 316L膜片，填充液为硅油

[N]：过程连接接口：1/4英寸NPT及7/16英寸UNF螺纹孔，无泄放阀

[N]：无特殊功能

[1]：不锈钢安装支架

[1]：液晶显示

[N]：无附件
