1应用

远传变送器的膜盒是用于防止管道内介质直接进入变送器的压力传感器组件中，它与变送器之间采用硅油等填充液传递压力。

CY2002/3表压/绝压远传变送器用于测量液体、气体或蒸汽的液位、密度、压力，然后将其转变成4～20mADC HART电流信号输出。CY2002/3也可与RST375手持终端或RSM100 Modem 相互通信，通过它们进行参数设定、过程监控等。CY2002/3表压/绝压远传变送器的测量范围（未迁移时）为0-6kPa～25MPa，远传法兰的额定压力分别为：1.6/4MPa、6.4MPa、10MPa、150psi、300psi或600psi。

2工作原理与结构

CY2002/3表压/绝压远传变送器结构上由CY2002/3系列表压/绝压变送器和经焊接安装的带毛细管远传法兰组成。其工作原理与CY2002/3系列表压/绝压变送器相同（参见CY2002/3系列表压/绝压系列变送器技术规格书），只是压力传递路径略有不同：作用在远传法兰侧的压力，首先经远传法兰上的膜片和填充液，再经毛细管， 到达测量传感器的测量端。

3输入

测量参数：表压、绝压、液位

测量范围

表压远传变送器：

下限值：-100%URL起（连续可调）

上限值：至+100%URL（连续可调）

绝压远传变送器：

下限值：0～100%URL起（连续可调）

上限值：至+100%URL（连续可调）

量程

表1量程代码与量程范围关系对照表

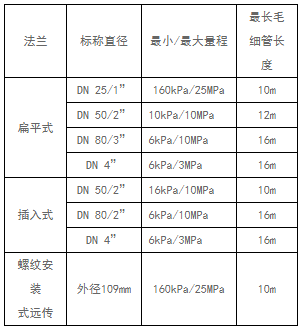

表2远传法兰与最小量程关系对照表

表压/绝压远传变送器的最小量程应为表1和表2中最小量程的较大值。调节的量程不得小于最小量程。表压/绝压远传变送器的 量程应为变送器本体 量程与远传法兰额定压力两者的最小值。

4输出

输出信号

2线制，4～20mADC HART输出，数字通讯，HART协议加载在4～20mADC信号上。

输出信号极限：Imin=3.9mA，Imax=20.5mA

报警电流（模式可设置）

低报模式（最小）：3.7 mA

高报模式（ ）：21 mA

不报模式（保持）：保持故障前的有效电流值

报警电流标准设置：高报模式

5响应时间

放大器部件阻尼常数为0.1s；传感器和远传法兰时间常数为0.2～6s，取决于传感器的量程、量程比，毛细管的长度，以及充灌液的粘度。附加的可调时间常数为：0.1～60s。

6一般条件

6.1安装条件

不带毛细管的表压/绝压远传变送器可以通过远传法兰直接安装，位置偏差将产生可校正的零位偏移。电子表壳 可旋转360°，定位螺钉可将其固定于任何位置。

表压/绝压远传法兰与符合ANSI/DIN标准的配套法兰相连接，该配套法兰应配有软性垫片和安装固定的螺栓、螺母（用户可选配安装螺栓、螺母）。

对于带毛细管的表压/绝压远传变送器，如果远传密封装置低于变送器本体，则远传密封装置与变送器本体的 高度落差应<5m。当工作压力低于100kPa 压力时，变送器本体必须低于远传密封装置。

毛细管的最小弯曲半径为75mm，严禁缠绕！

6.2环境条件

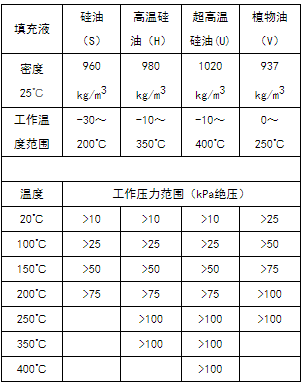

环境温度

：取决于填充液

：85℃

带液晶显示、氟橡胶密封圈时 -20～65℃

储存温度/运输温度

：取决于填充液

：85℃

相对湿度：0～100%

抗冲击

加速度：50g

持续时间：11ms

抗震动

2g至500Hz

注：超出以上工作温度和压力关系范围的应特别指出，可以通过特殊设计来满足要求。

变送器本体压力极限：真空至 压力

远传法兰额定压力：

ANSI标准 ：150psi～600psi

DIN标准：  PN 1.6MPa～PN 10MPa

重量

DN 50/2”约7～10kg，DN 80/3”约8～11kg，DN 4”约9～12kg。

防爆性能

NEPSI隔爆许可：Ex dⅡC T6

NEPSI本安许可：Ex iaⅡC T4

允许使用温度为：-40℃～65℃

6.4电源及负载条件

电源电压为24V

R≤(Us-12V)/Imax  kΩ

其中 Imax=23 mA

电源电压：42VDC

最小电源电压：12VDC，15VDC（背光液晶显示）

数字通讯负载范围： 250～600Ω

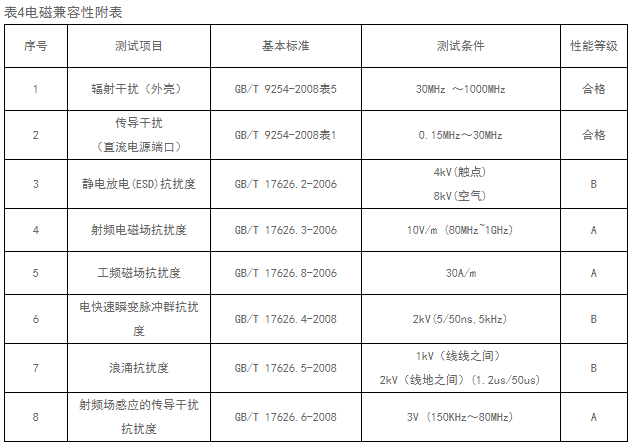

注：（1）A性能等级说明：测试时，在技术规范极限内性能正常。

   （2）B性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

7外形尺寸                                                      单位（mm）

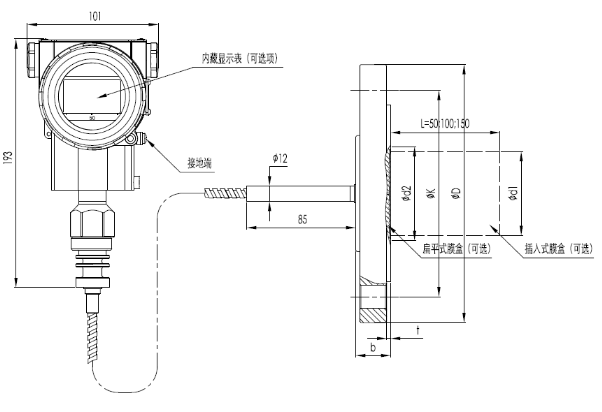

图1基本型远传密封装置图（RS型）

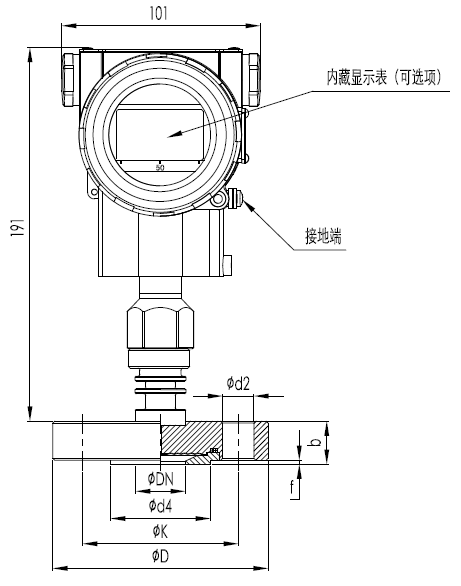

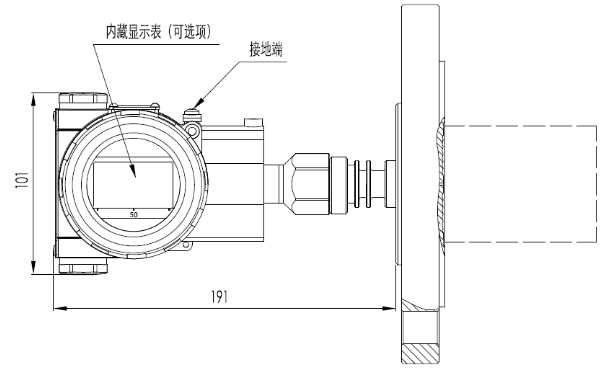

图2基本型远传密封装置直接安装式图（RN型）

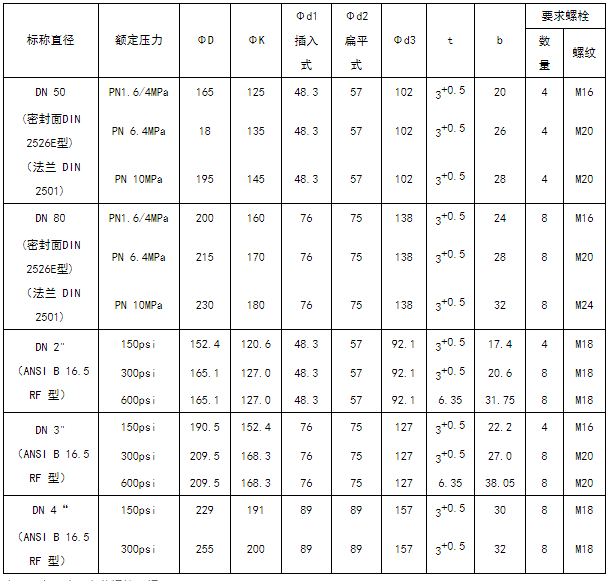

表5基本型远传密封装置结构尺寸表

注：用户可选配安装螺栓、螺母。

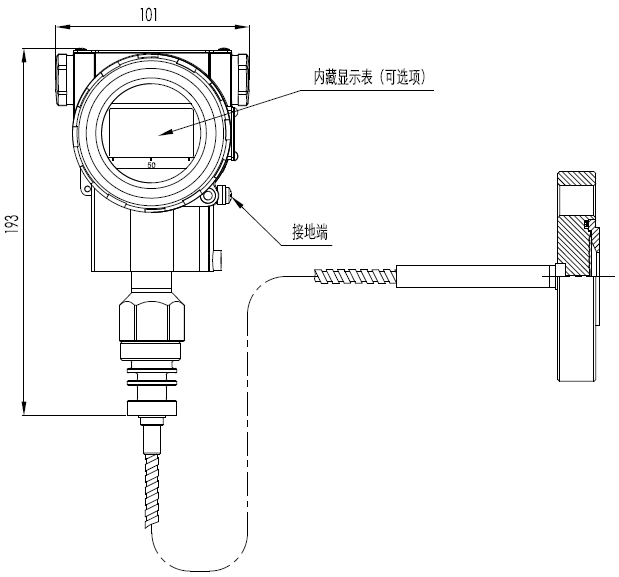

图3带内部膜片的远传密封装置图（US型）

图4带内部膜片的远传密封装置直接安装式图（UN型）

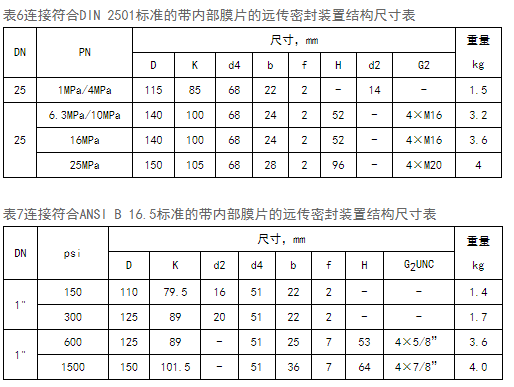

8 电气连接

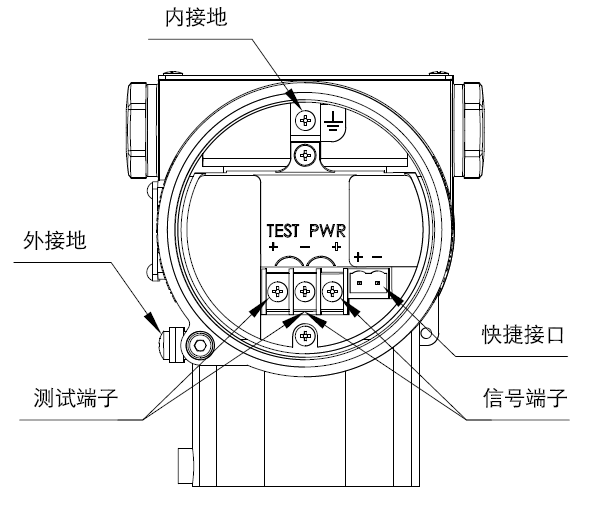

图6电气连接图

注：快捷接口功能等同于信号端子。

9型号和规格代码表[1]

注1：在对基本型表压/绝压远传法兰密封装置选型时，应先完成CY2002/3表压/绝压变送器的选型，并在CY2002/3选

项表中第40行选R远传选项；

注2：膜片贴PTFE膜，也即F4膜片，可适用于大于 压力50kPa的负压测量，但只适用于扁平式液位法兰。

选型举例：

例：CY2002-ACARNN1N1C[3]，RN-H1FS0NN。

[A]：基本误差±0.05%

[C]：量程为0-400Pa～40kPa（0-40～4000 mmH2O）

[A]：接液部分为不锈钢 316L膜片，填充液为硅油

[R]：远传法兰测量形式

[N]：无特殊选项

[N]：无安装支架

[1]：液晶显示

[N]：基本型（非防爆）

[1]：位号标于铭牌内

[C]：中文使用说明书

[RN-]：直接安装式远传密封装置

[H]：DN80（DIN 2501）法兰口径，E型DN2526密封面形式，

不锈钢 316L膜片

[1]：PN 1MPa/4MPa（DIN 2501）法兰压力等级

[F]：接液面为扁平式膜盒

[S]：填充液为硅油

[0]：无毛细管，直接安装式

[N]：无

[N]：接液法兰膜盒面无特殊处理

注3：表压变送器选项参见CY2002系列变送器选项表；

注4：远传变送器的最小量程应为表1和表2中最小量程的较大值。调节的量程不得小于最小量程。为了使远传变送器性能 ，应选择量程比<10:1。

注5：当测量压力<50kPa( 压力)时，应特殊备注，制造过程中需要特殊处理，以保证性能。

注6：在对带内部膜片的压力/绝压远传密封装置选型时，应先完成CY2002/3表压/绝压变送器的选型，并在CY2002/3选项表中第40行选R远传选项。

选型举例：例：CY2002-ACARNN1N1C[3]，UN-AS。

[A]：基本误差±0.05%

[C]：量程为0-400Pa～40kPa（0-40～4000 mmH2O）

[A]：接液部分为不锈钢 316L膜片，填充液为硅油

[R]：远传法兰测量形式

[N]：无特殊选项

[N]：无安装支架

[1]：液晶显示

[N]：基本型（非防爆）

[1]：位号标于铭牌内

[C]：中文使用说明书

[UN-]：直接安装式，无毛细管

[A]：DN25（DIN 2501）法兰口径，D型DN2526密封面形式，额定压力为PN 1MPa/4MPa

[S]：填充液为硅油

注7：表压变送器选项参见CY2002系列变送器选项表；

注8：远传变送器的最小量程应为表1和表2中最小量程的较大值。调节的量程不得小于最小量程。为了使远传变送器性能 ，应选择量程比<10:1。

注9：当测量压力<50kPa( 压力)时，应特殊备注，制造过程中需要特殊处理，以保证性能。

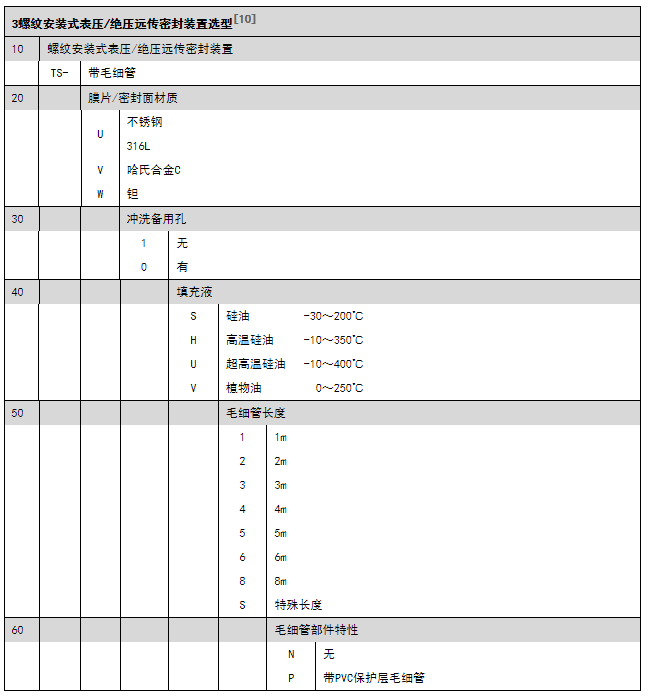

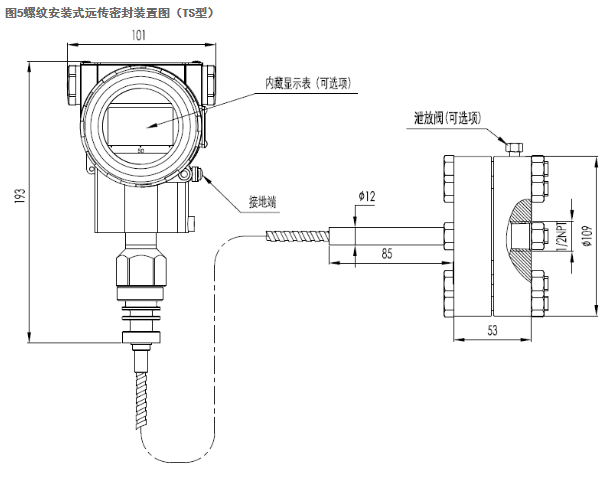

注10：在对螺纹安装式远传法兰密封装置选型时，应先完成CY2002/3表压/绝压变送器本体部分的选型，并在CY2002/3选项表中第40行选R远传选项。

例：CY2002-ACARNN1N1C [11]，TS-U1S3N。

[A]：基本误差±0.05%

[C]：量程为0-400Pa～40kPa（0-40～4000 mmH2O）

[A]：接液部分为不锈钢 316L膜片，填充液为硅油

[R]：远传法兰测量形式

[N]：无特殊选项

[N]：无安装支架

[1]：液晶显示

[N]：基本型（非防爆）

[1]：位号标于铭牌内

[C]：中文使用说明书

[TS-]：螺纹安装式远传法兰密封装置

[U]：不锈钢 316L膜片

[1]：无冲洗孔

[S]：填充液为硅油

[3]：毛细管长度为3m

[P]：带PVC保护层毛细管

注11：内容同注7

注12：内容同注8

注13：内容同注9
