产品介绍

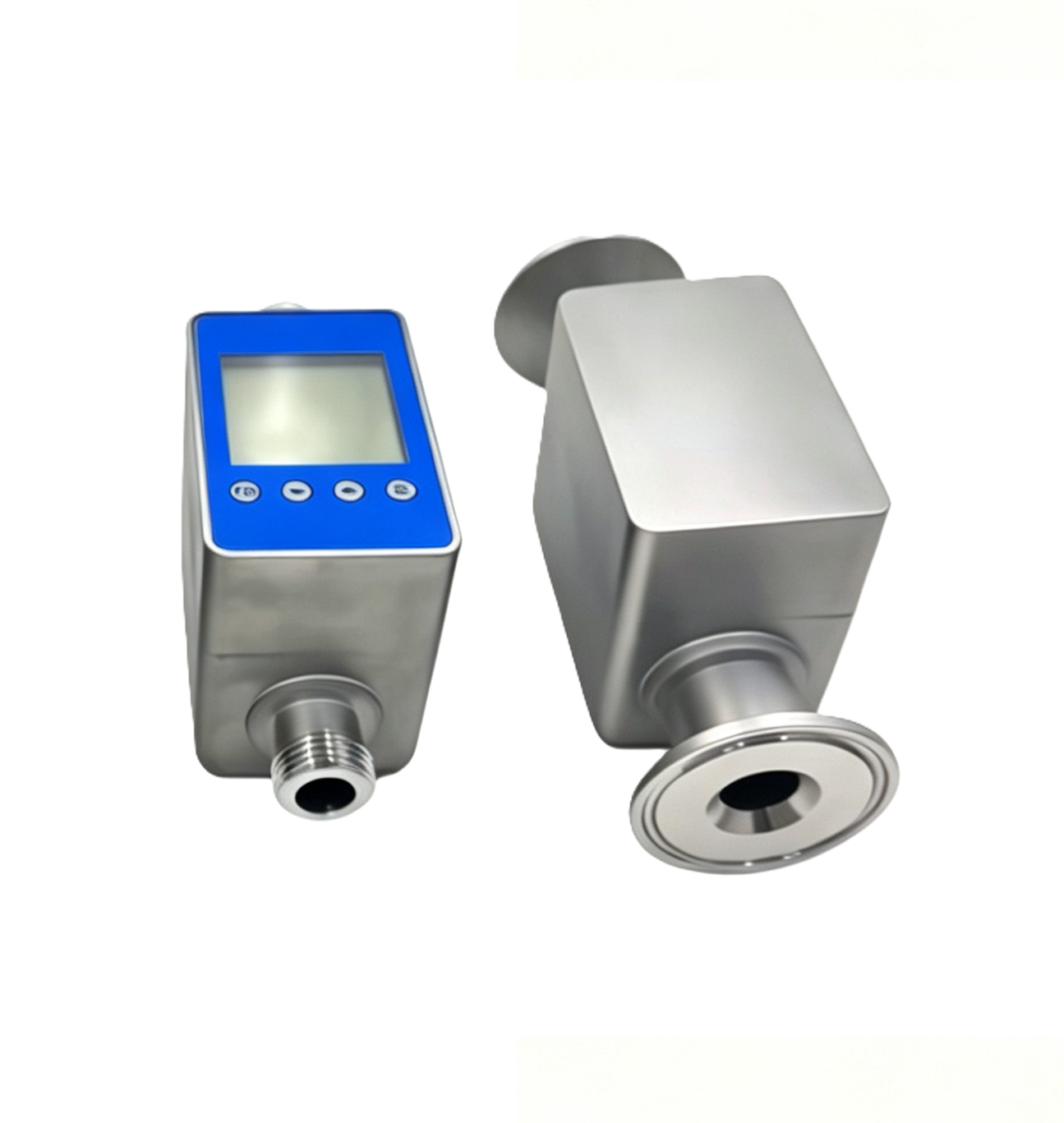

        CY-MEF微小型电磁流量计具备优良的超低流量与脉动流量测量性能，无任何可动部件，经久耐用、可靠性高。测量管（衬里）采用 PEEK 特种工程塑料，电极可选多种材料。PEEK 具有优良的耐化学腐蚀性和机械性能，适用于具有腐蚀性流体介质的应用场合。

产品原理

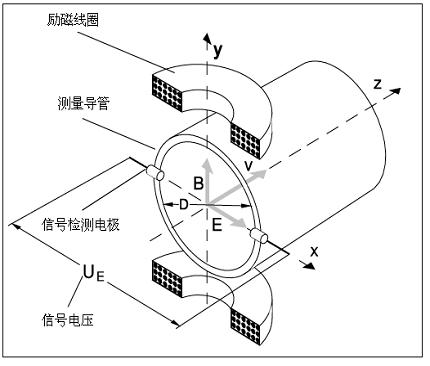

       工作原理下图所示。当导体在磁场中运动时将感应生成一个感应电压，采用电磁测量方法，流体介质相当于运动中的导体，流体流动的方向与电磁场方向垂直，感应电压与流体流速成正比。传感器中两个测量电极检测感应流体电压信号，该信号电压 UE 与磁场强度 B、电极距离 D 和平均流速 v 成正比。由计算体积流量的公式可以看出，信号电压 UE 与平均流速 v 呈线性正比。在信号转换器中感应信号电压被放大为模拟信号和数字信号，并依据管道直径计算出流体的流量。

特点性能

■ 小口径，超低流量与脉动流量测量。

■ 高测量精度与宽流量范围，多种测量信号输出。

■ 结构简单且安装方便，无任何可动部件，可靠性高。

■ 接夜材料具有超强的耐化学腐蚀性和优良的机械性能。

技术参数

1）执行标准：JB/T 9248-1999《电磁流量计》

2）公称通径：DN6～DN50

3）公称压力：1.0 MPa、1.6 MPa。（特殊压力要求，请咨询）

4）精 确 度：± 0.5%、± 0.2%（可选）

5）介质电导率：≥20 μS/cm

6）结构形式：一体型

7）最高流速：10 m/s（双向流量测量）

8）环境温度：-25℃～+55℃

9）相对湿度：5%～90%

10）测量管（衬里）材料：PEEK 特种工程塑料

11）电极材料：316Ti、HC、HB、Ti

12）过程连接材料：304、316、PEEK 特种工程塑料。

13）流体介质最高温度：≤60℃

14）防护等级：IP 65、IP67（盲表版本）

15）供电电源：直流：16 VDC～36 VDC，功率消耗≤3VA。

16）显示方式： LCD 带背光显示

17）编程方式： 按键编程、RS485 通讯编程

18）输出信号：脉冲/频率、模拟电流和开关量输出等

注意事项

1.保证电磁流量计正常工作和测量精度的必要条件

1）流体介质须具有导电性，可测量最小导电率≥20μs/cm；

2）被测流体介质须充满管道，以保证测量精度；

3）流量计测量系统须良好接地，以保证正常可靠地工作；

4）应满足前后直管长度要求，以保证测量的精度和稳定性；

5）在流量计附近，应避免强电磁场干扰。

2.口径的确定

电磁流量计虽然能够连续测量较宽范围的流量，在规定的流量范围 0.5～7 m/s 内，可任意调整测量量程。一般情况下，选择流量计口径等于工艺管道口径，而且安装方便。

1） 在有些工况条件下（如流体介质可能在传感器中造成沉积物，且流速偏低），为使仪表工作在合适的流速范围，在工艺流量较稳定，且允许一定的压力损失时，可选择仪表口径小于工艺管道口径，在仪表前后加异径管，使仪表内局部流速提高。

2） 在管道内流速偏低且工艺流量较稳定时，可选择口径较小的仪表，在仪表前后加异径管，可使仪表运行在线性较好的流速范围。

3） 为了保证测量精确度，异径管的中心锥角应不大于15°，且异径管接头的上游侧至少应有 5 倍工艺管径的直管段。

3.推荐使用流速

1） 从准确性、经济性和耐用性方面考虑，推荐使用的流速范围为 1～4m/s 之间。在这个范围内，流量计测量精度高、线性好，动力损耗较小，流体介质对流量计衬里和电极的磨损也较小。

2） 含有固体颗粒的流体介质，推荐使用的流速范围 1～3m/s 之间。这样的选择有助于避免流速过高造成悬浮固体颗粒对流量计衬里和电极的过度磨损。

3） 管道中可能造成沉积物的流体介质，推荐使用的流速范围为 2～5m/s 之间。较高的流速易于消除过多的沉积物。将流量计垂直安装，易于消除过多的沉积物。
