产品概述

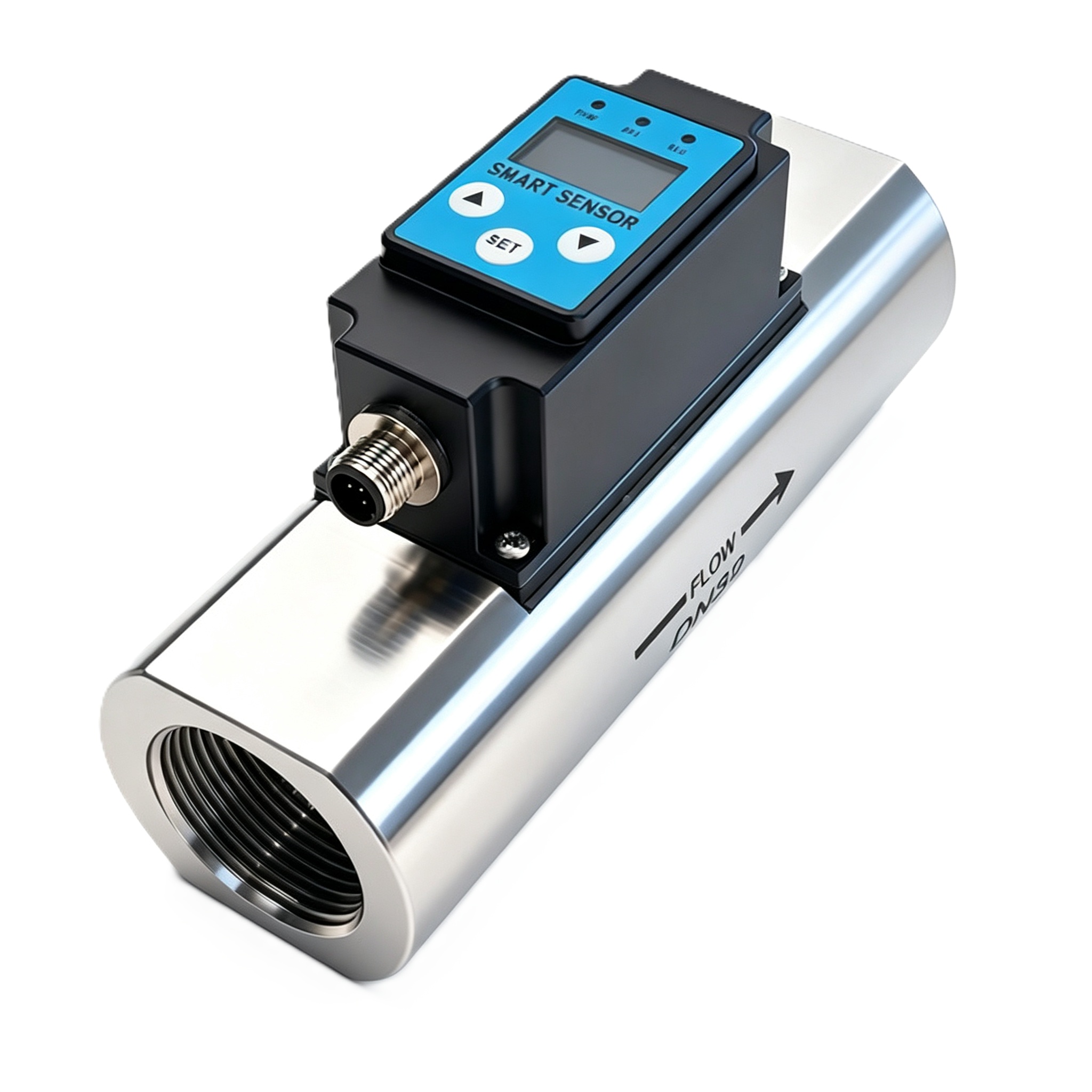

      CY-MTF微小涡轮流量计优势突出：准确度 0.2–1.0 级，响应速度达毫秒级，量程比宽（1:10–1:20），体积小、压力损失低，支持水平与垂直安装（需满足直管段要求）。因其性能稳定、适配性强，广泛应用于石油化工、冶金、电力、给排水、食品饮料等行业，适用于水、乙二醇、甲醇等清洁低黏度液体的流量测量。

产品特点

◇高精度：0.5-1.0级准确度，适配贸易结算与过程控制等场景。

◇低压力：优化流道结构设计，在额定流量下压损＜0.05MPa，降低系统输送能耗。

◇易安装：支持水平、垂直两种安装模式，保障测量稳定性。

◇响应块：毫秒级信号响应，能快速捕捉流量瞬时变化，适配动态流量监控。

◇多输出：脉冲、4-20mA、RS485多输出，方便对接PLC、DCS 等控制系统。

◇宽量程：量程比 1:10~1:20，覆盖微流量区间，减少选型限制。

◇可靠性：无零点漂移，低压力损失（<0.05MPa）

◇尺寸小：超紧凑结构，微小口径（DN4~DN50），轻量化设计。

产品应用

◇制药行业—药液精准输送

◇电力行业—锅炉给水/冷却系统检测

◇给排水行业—市政管网/工业用水检测

◇石油化工行业—成品油计量

◇食品饮料行业—配料与灌装计量

技术参数

◇公称压力（Kpa）：0KPa~1000KPa

◇环境温度：-20~65℃

◇介质温度：-60~100℃

◇使用材质：304不锈钢/316不锈钢

◇流量范围∶0.5~666L/min，视管道尺寸而定。 具体标准流量请查阅流量范围表。

◇精确度：＜±1% F.S（流量）

◇重复性：<0.3%

◇量程比：1:10，1:20

◇连接方式：螺纹/法兰/卡装

◇供电电源：24VDC

◇输出信号：三线制脉冲输出、三线制4-20mA输出、RS485输出。

◇防护等级：IP65

◇测量介质：液体

◇传输距离：脉冲输出≤300m，4-20mA输出≤1200m，负载电阻≤500Ω(24V)，RS485输出≤1000m。

产品安装

█仪表安装环境要求

1.流量计应安装在室内，如果安装在室外，上面应有遮盖物，以防雨水侵入和烈日暴晒而影响流量计的使用寿命（流量计接线时屏蔽线要做成U型，最后进入表壳时线路为从下往上，避免雨水沿线路进入到表壳内部）。

2.流量计周围不得有强外磁场干扰、强电设备、高频设备，并且避免与这些设备共用电源。

3.不要和变频器、电焊机等污染电源的设备共用电源，必要时加装净化电源。

4.避开高温、寒冷、腐蚀性或极度潮湿的环境，如必须安装，必须做好流量计的保护工作。

5.为了检修时不致影响液体的正常输送，建议在传感器的安装处，安装旁通管道。

6.仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。

7.当流体中含有杂质时，应加装过滤器，过滤器网目根据流量杂质情况而定，一般为20～60目。当流体中混有游离气体时，应加装消气器。整个管道系统都应良好密封。

8.用户应充分了解被测介质的腐蚀情况，严防传感器受腐蚀。

█仪表安装管道要求：

流量计对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度必须按下图要求执行。（DN为仪表公称通径 单位: mm）

█安装注意事项:

1. 初次启用时，应先缓慢充满液体，再开启出口阀门；严禁无液状态下受高速流体冲击。

2.上、下游配管内径应相同。如有差异，则配管内径Dp与流量计表体内径Db，应满足以下关系0.98Db≤Dp≤1.05Db。

3.被测液体需清洁，不含纤维、颗粒等杂质。

4.测量高温、低温介质时，应注意保温措施，转换器内部（表头壳体内）高温一般不应超过70℃。低温易使转换器内部出现凝露，降低电路板的绝缘阻抗，影响仪表正常工作。

5.维护周期为半年，检修清洗时避免损伤测量腔零件（尤其是叶轮），装配时注意导向件与叶轮的相对位置。

6.闲置时需排空内部液体，两端加装防护套防尘，置于干燥处存放。

7.配套过滤器需定期清洗；闲置时同传感器一样处理。

8.安装前先连接显示仪表通电，通过吹气或拨动叶轮检查显示功能，正常后方可安装；异常时排查故障。
