产品概述

       CY-CGFM圆齿轮流量计计量精度高、响应快、压力损失小、抗介质杂质干扰能力强，适配高粘度、腐蚀性及各类洁净/工业液体。支持4-20mA、脉冲、RS485通讯输出，结构紧凑稳定，长期运行可靠性高，满足石化、化工、液压、油脂等严苛工况计量要求。

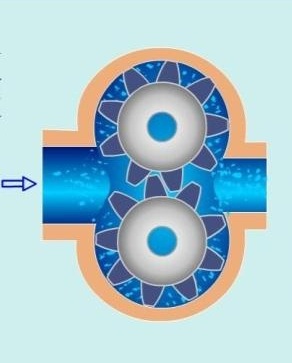

工作原理

       齿轮流量变送器是容积式流量变送器。高精度测量体积流量的变送器。随着介质的流动使齿轮啮合转动，在流体流动的作用下，仪表进出口两端形成压差，不需要供电，一对齿轮自由旋转，其齿轮间的空腔充满液体、液体随着旋转被排出，测出齿轮的转数即可知道流经仪表液体、液体的流量。

       变送器的转速是通过装在表壳上的信号放大器里传感线圈来检测。信号放大器不与被测量介质相接触。当变送器齿轮切割由壳体内永久磁石产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值,同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。齿轮流量计的 K 系数（流量系数）精确定义了单位流量内每升对应的脉冲数。

应用以下公式：

 Q=瞬时流量 升/分钟

 F=输出脉冲频率 HZ

 K=齿轮流量计的系数 脉冲/分钟

Q=f×60/K

主要特征

●超短响应时间，适用于微小流量的计量，短时间内液体的添加

●可做超低温-196°C，高温定制200°C

●可测各种粘性介质(例如水、胶水、糖浆、硅胶、润滑油等)

●0.5级测量精度，量程比1:100

●脉冲输出、模拟量、RS485

●始动压力小，可适用于自流介质

●可定制高压款，最高耐压可定制45MPa

●轻巧便捷，可适用于局限空间作业、设备、实验室等

●容积式原理，两端无需直管段

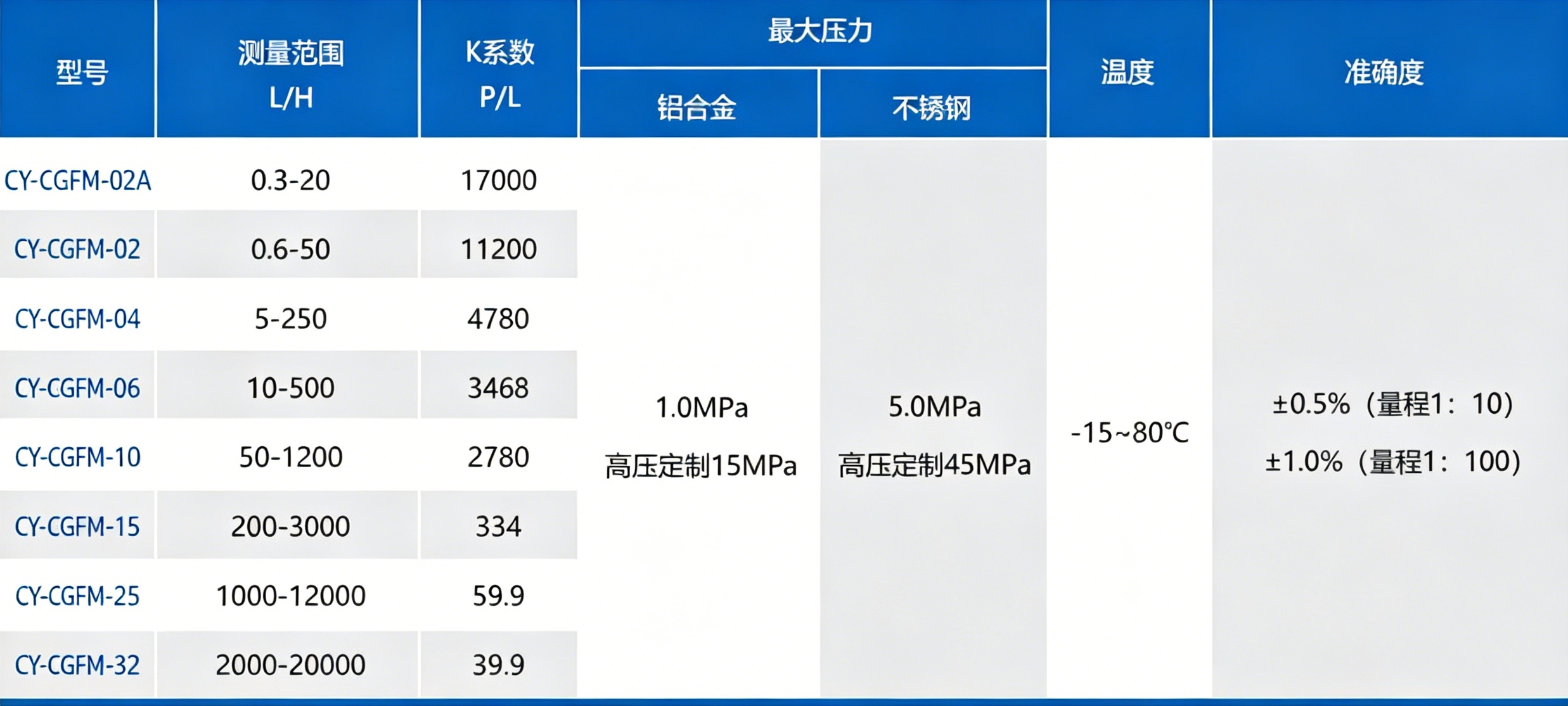

基本参数

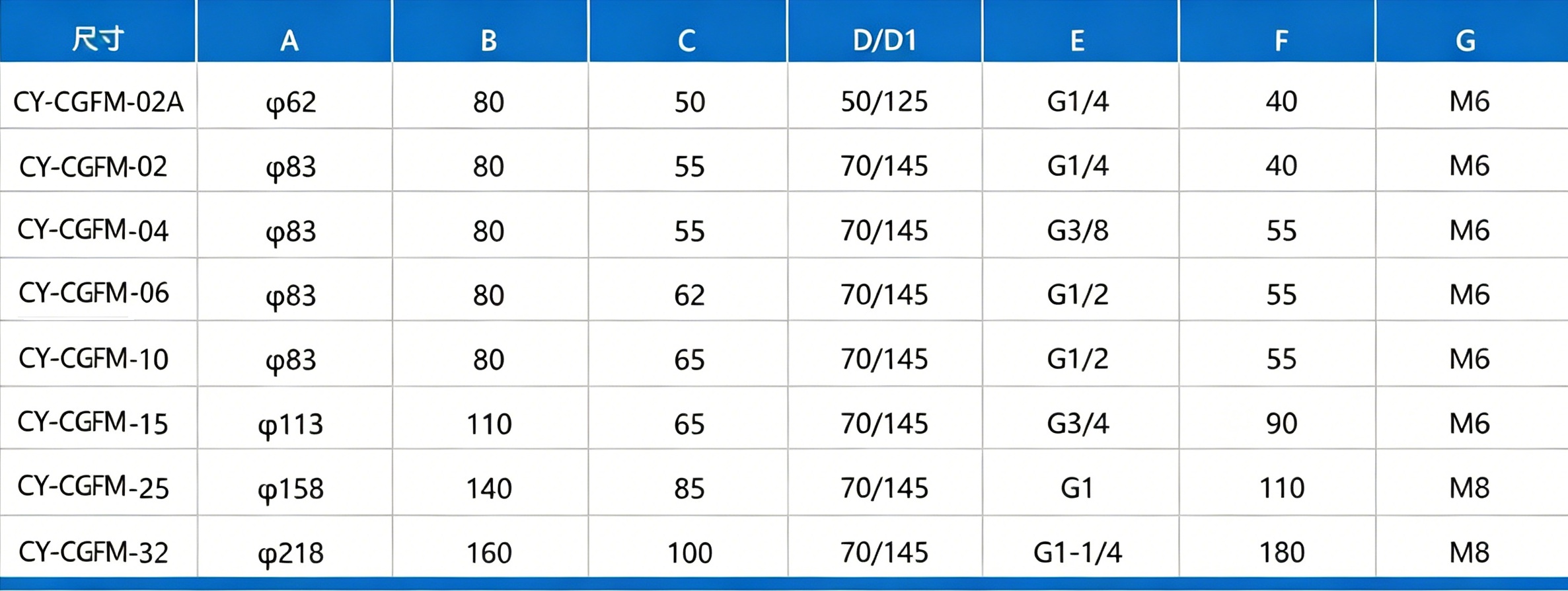

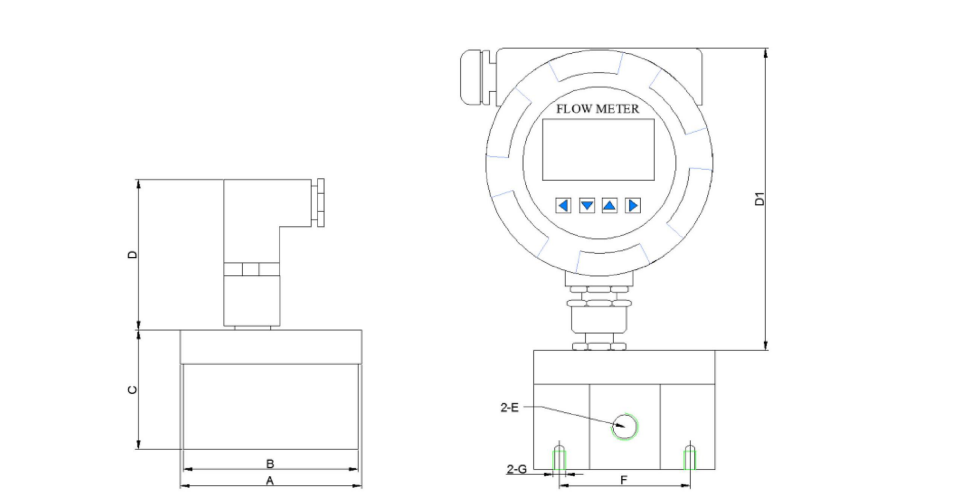

结构尺寸

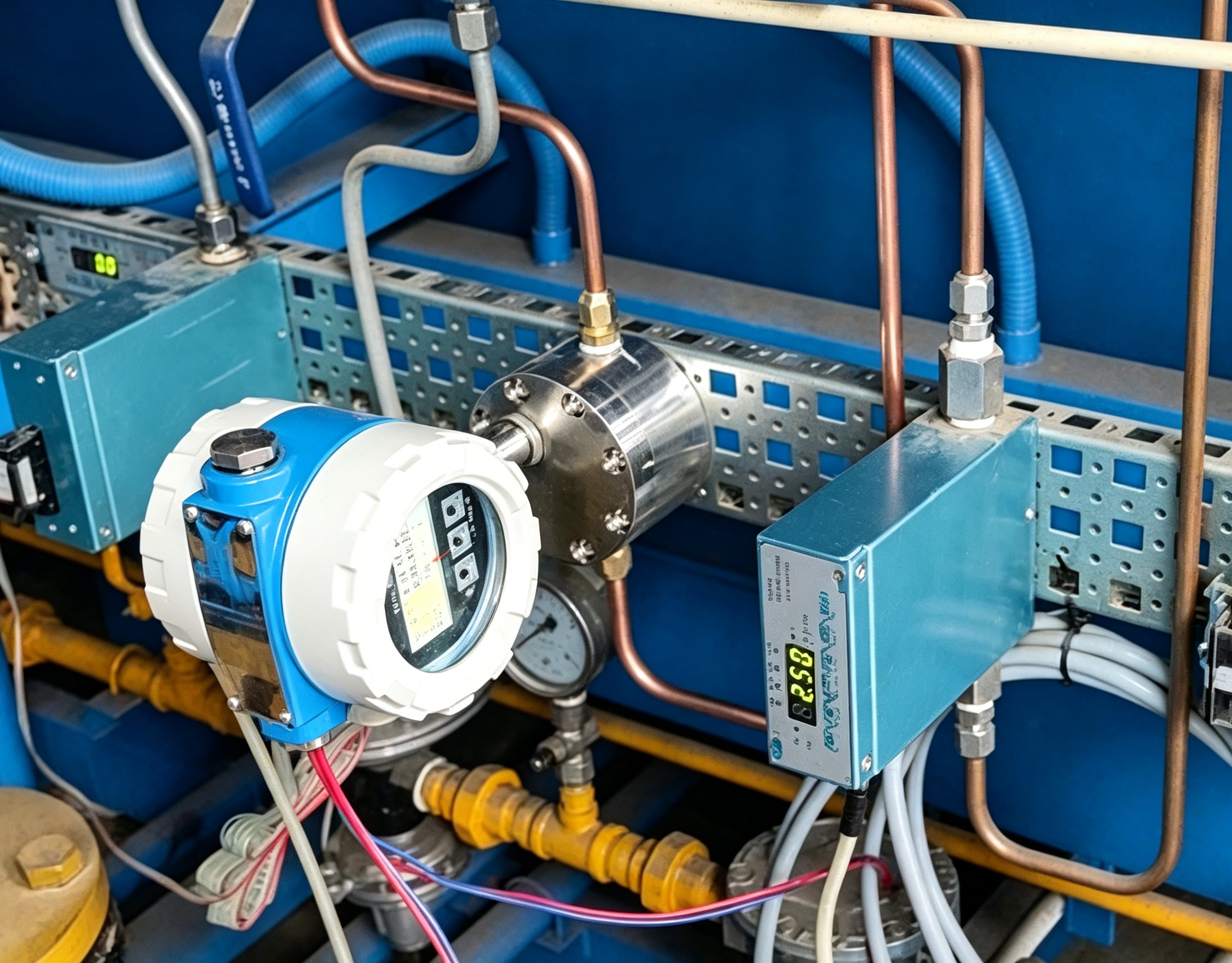

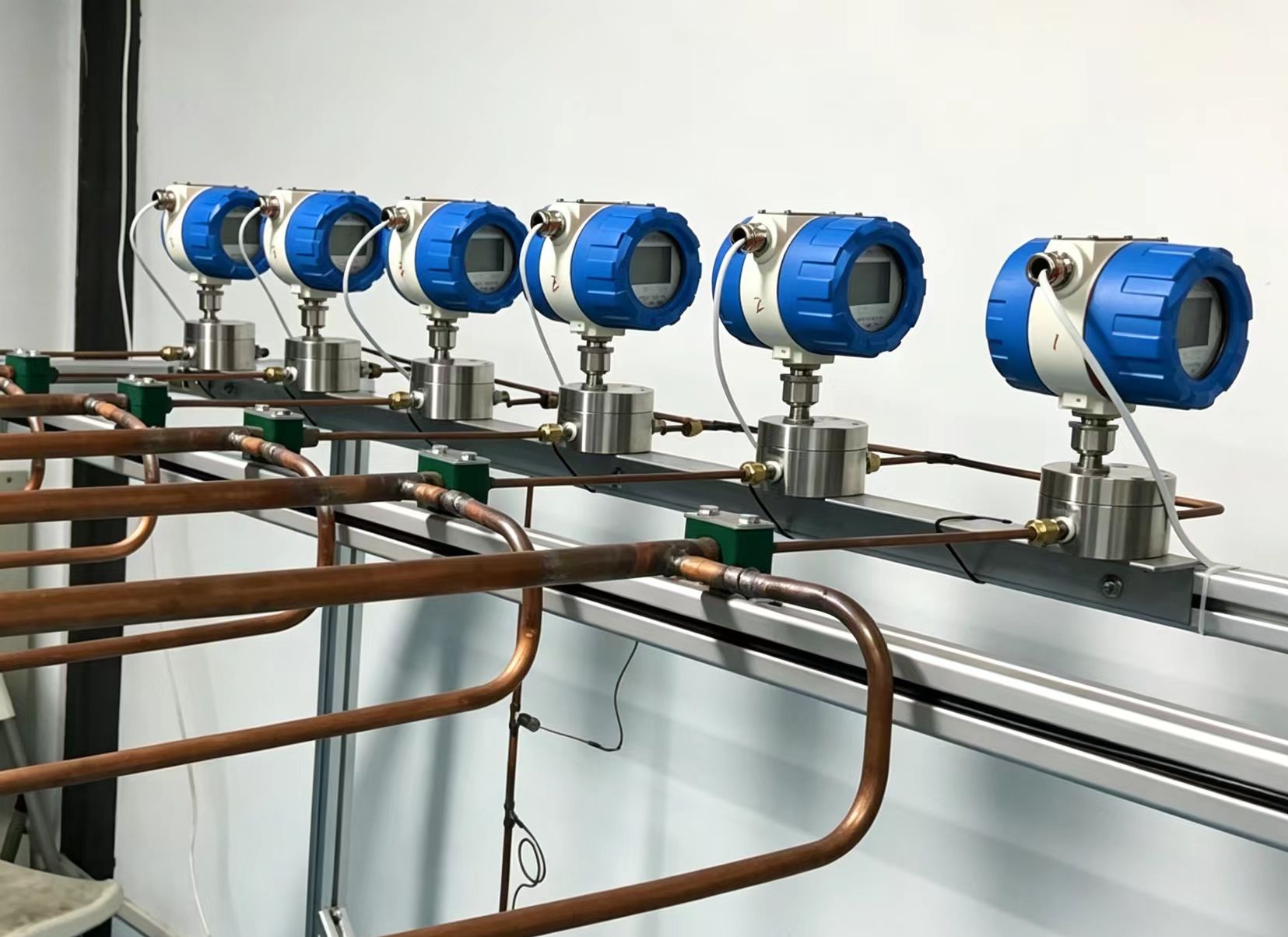

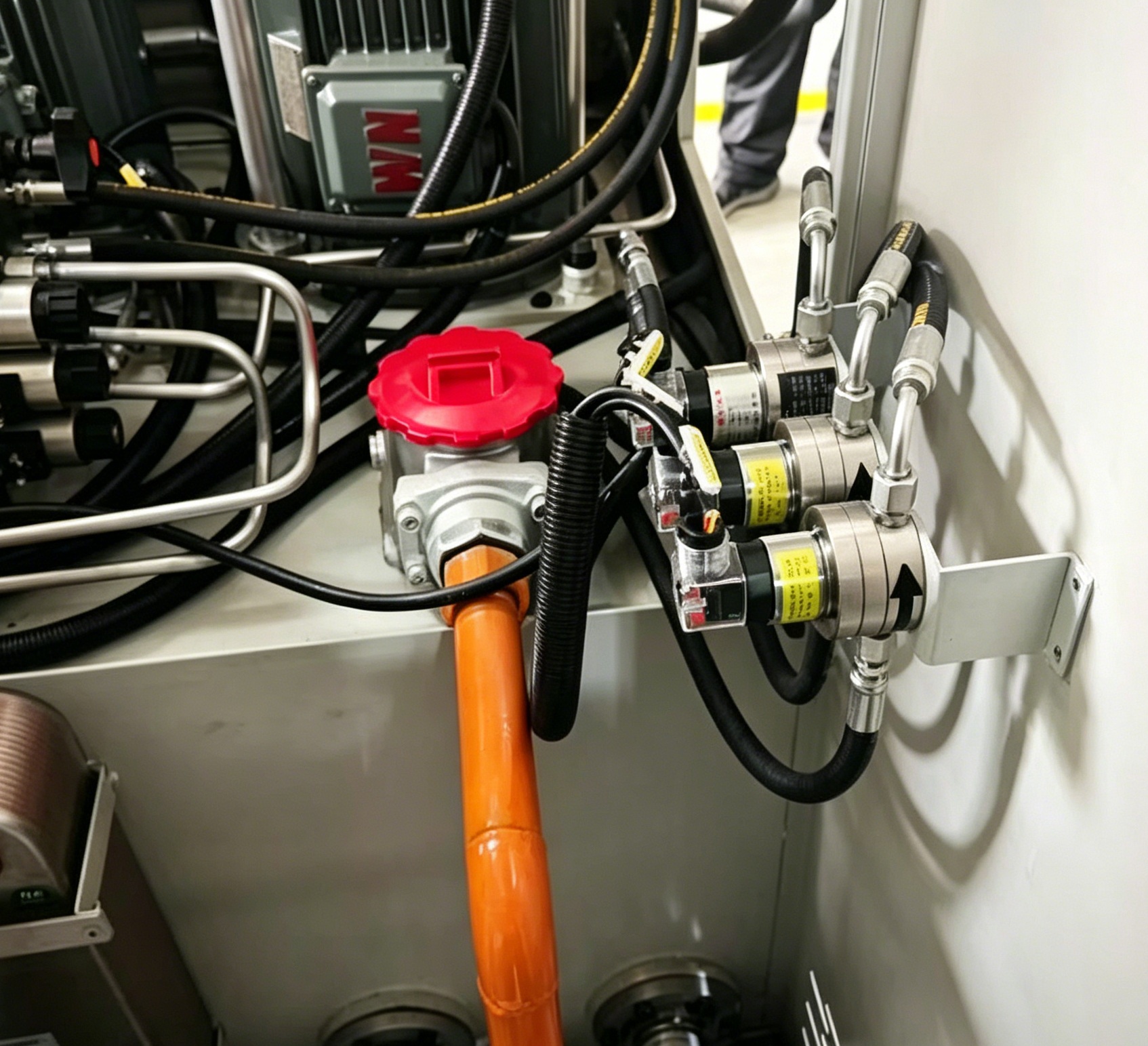

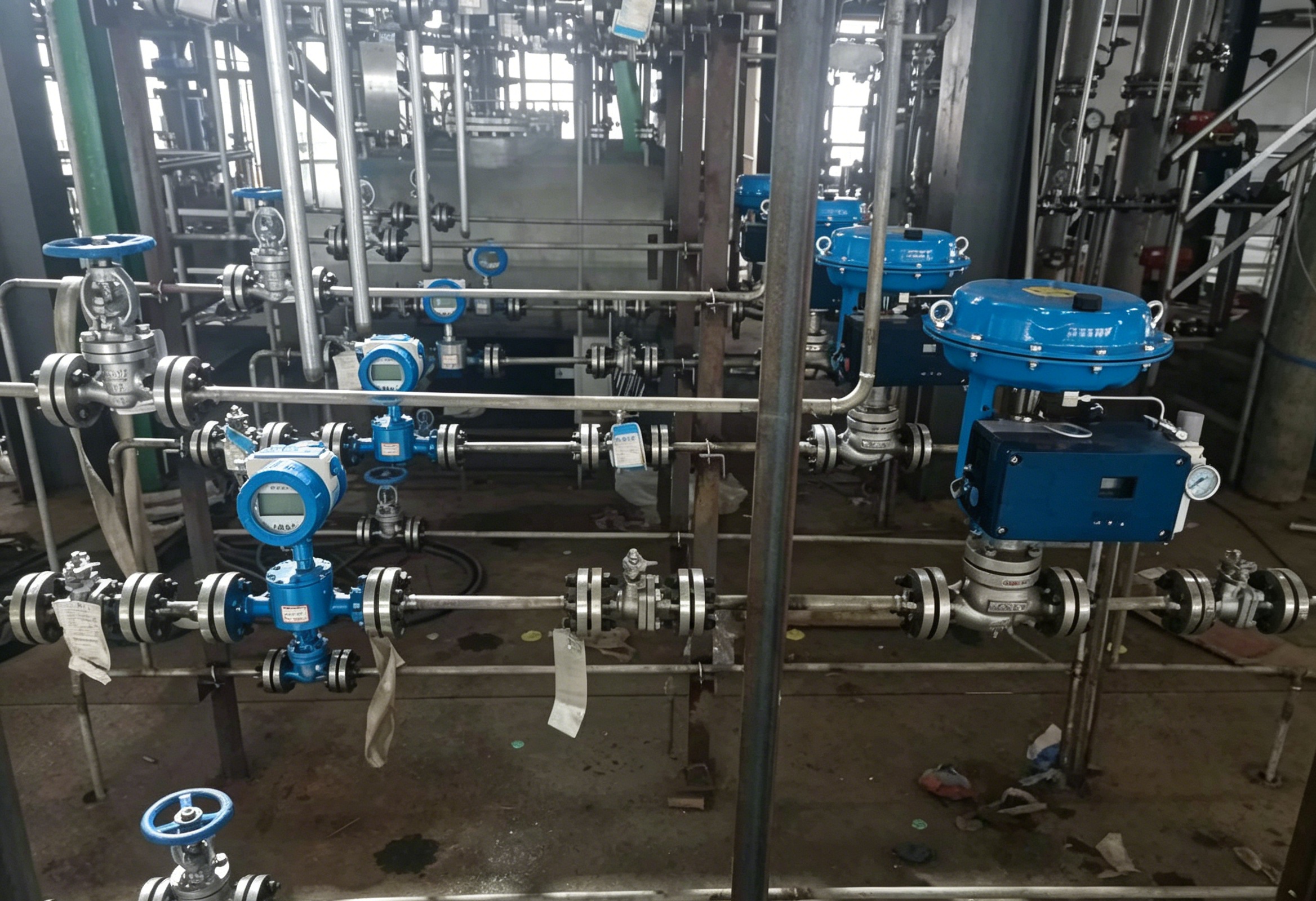

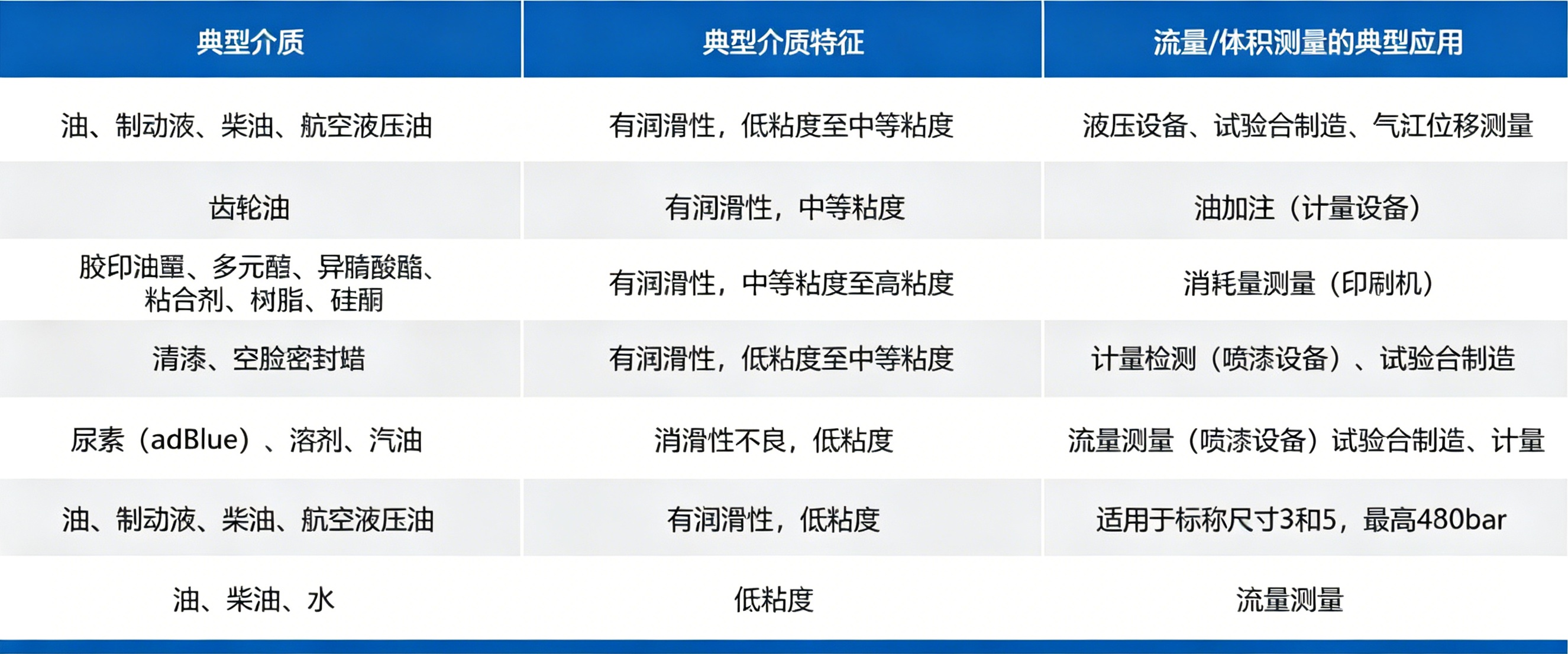

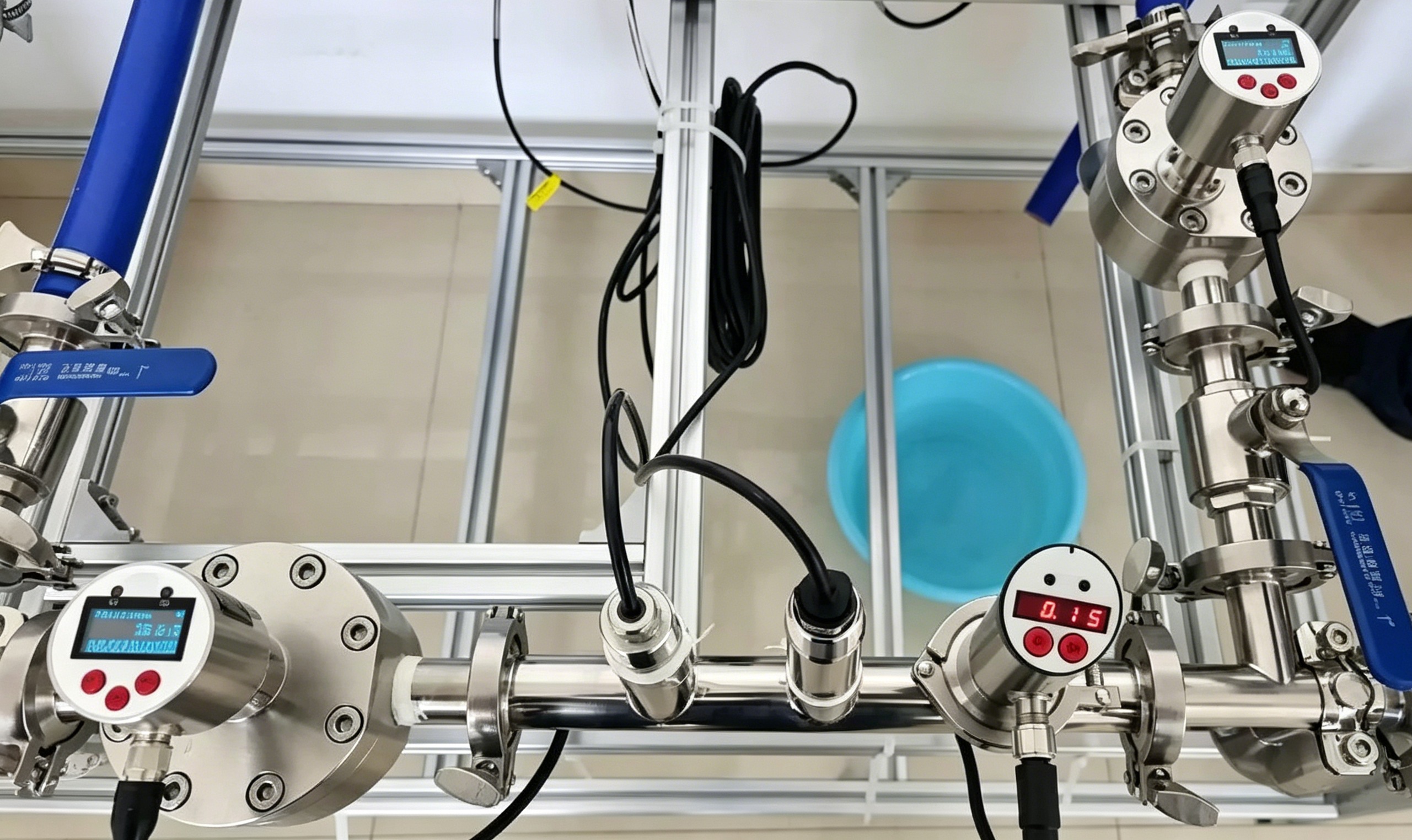

产品应用
