一、概述

  CYCZ系列磁致伸缩液位传感器是新型液位测量仪表用于液体液位、界面连续测量。除此以外，CYCZ系列磁致伸缩液位传感器的应用领域还十分广泛，包括：石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制，大坝水位，水库水位监测与污水处理等等。

二、工作原理

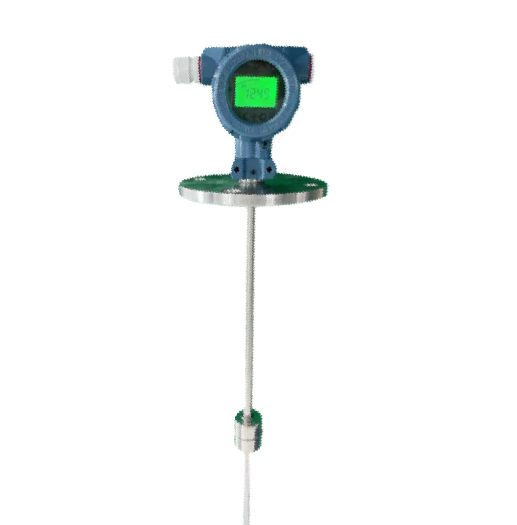

CYCZ系列磁致伸缩液位传感器的结构部分由不锈钢管（测杆）、CYCZ系列磁致伸缩线（波导丝）、可移动浮子（内有永久磁铁）等部分组成。传感器工作时，电路部分将在波导丝上激励出脉冲电流，改电流沿波导丝传播时会在波导丝的会周围产生脉冲电磁场。在传感器测杆外配有一浮子，此浮子可沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由CYCZ系列磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置，即液面的位置。

三、产品特点

1. 高精度、高稳定性、高可靠性

2. 使用寿命长

3. 多种信号输出方式选择

4. 具有反向极性保护功能

5. 防雷击、防射频干扰

6. 结构精巧、环境适应性强

7. 不需定期重标和维护

8. 可检测带压或不带压液罐的液位

9. 隔离防爆型(可选)

四、技术参数

产品类别：

供电电源：24V±2.4VDC

工作温度： -40℃ ~ +260℃

输出形式： 4 ~ 20mA；0 ~ 5V；0 ~ 10V；±5V；±10V；RS-485

线性误差： 优于±0.05%FS；量程小于300mm的传感器，误差小于150μm

重复性： 优于±0.002%FS

输出温漂： 50ppm/℃

产品功耗： ≤50mA

输出纹波： ≤20mV

带负载能力：4~20mA输出： 带负载能力≤500Ω；

0~5V；0~10V输出： 控制器负载≥5KΩ

测杆材料： 0Cr18Ni9Ti、1Cr18Ni9Ti

电子仓外壳材料：1 Cr18Ni9Ti或者铝防爆外壳

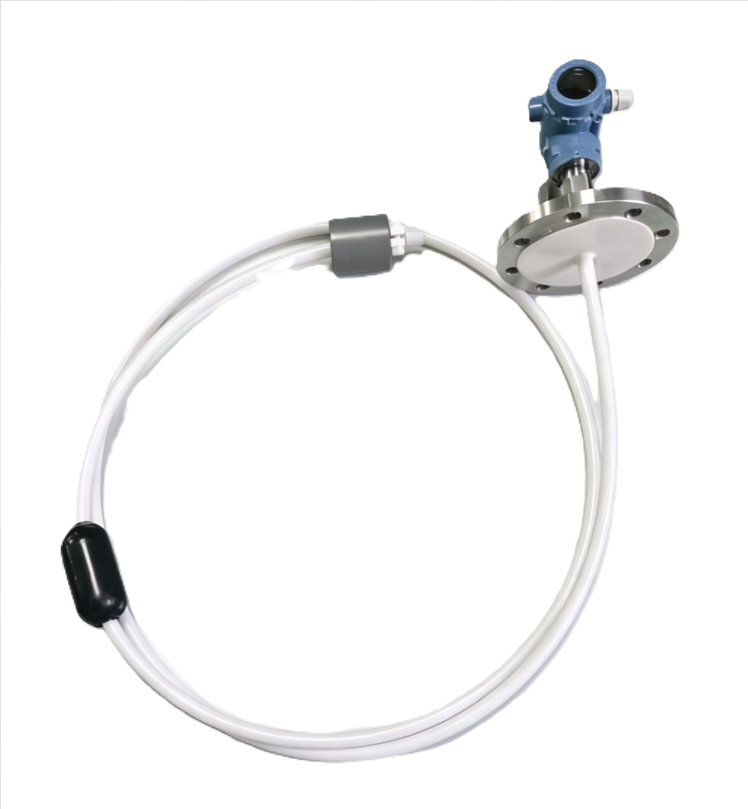

引线方式： a.屏蔽电缆线连接，默认长度1m（也可根据用户要求订制)

b.航空插头连接

c.接线端子连接

防爆类型： (根据型号不同而不同)

防护等级： IP65

安装形式：螺纹安装、连接头安装、定位环安装、悬挂安装或者用户特殊定制(根据型号不同而不同)
