CYRD-Z系列80G雷达物位计
CYRD-Z系列雷达物位测量仪是一款采用 80GHz 频率进行测量的雷达物位测量仪。更高的频率范围和新颖的仪表结构形式进一步拓展了雷 达技术的应用多样性，并为一个广阔的应用领域提供了解决方案。
产品详情
测量原理
调频连续波雷达物位计的原理为雷达在罐顶发射电磁波，电磁波碰到介质反射后被雷达接收，接收信号与发射信号之间的频率差δf 与到介质表面的距离 R成一定比例关系：R= C（速度）*δf（频率差）/2/K（调频斜率）。因为光速 C 和调频斜率 K 已知，因此算出频率差δf，便可得到雷达安装位置到料面的距离 R，再通过已知的罐体总高，减去雷达到料面的空间距离（简称空高），得出料位的高度。

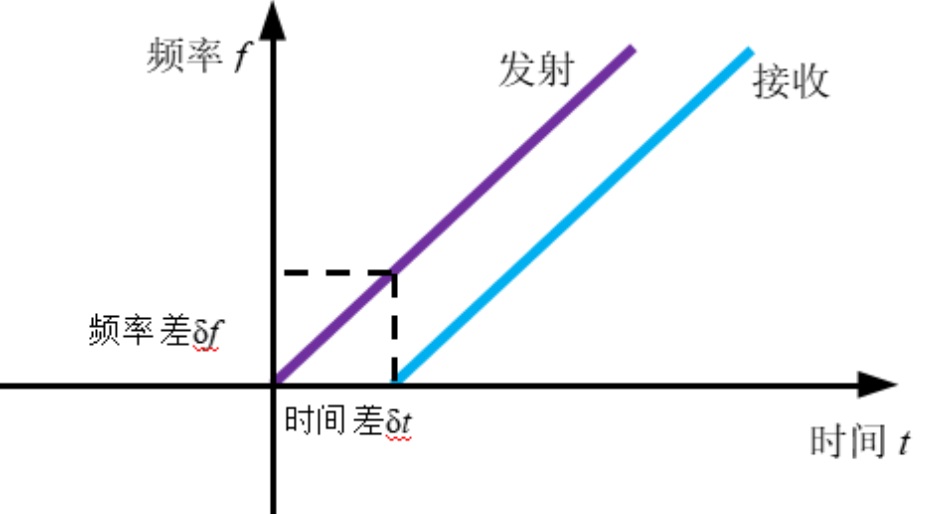

时间差δt=2R/C 距离R=C· δf /2/K → 频率差δf=K· δt
注：K为调频斜率
产品特点
1. 毫米波雷达测量精度可达±1mm，测量盲区为 50mm。
2. 更小的天线尺寸，满足更多的工况场合测量。
3.多种透镜天线，3°发射角，更集中的能量，回波信号更强，同等工矿条件下，相比于其他雷达产品具有更高的可靠性。
4. 拥有更强的穿透性，在有粘附及凝结的情况下也可以正常使用。
5.动态信号范围更大，对于低介电常数介质的测量更加稳定。
6.多种测量模式，雷达反应时间最快300ms。

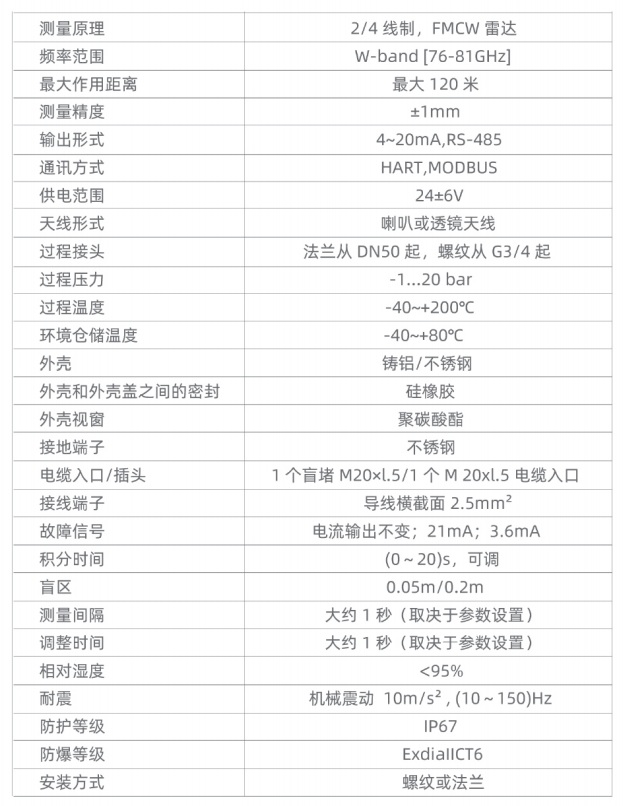

技术规格
