简介

　　喷嘴流量计有悠久的历史背景，各种试验数据齐全。结构简单，无可动部件、长期使用稳定可靠，丰富的设计制造和应用经验。标准化程度高，可不必进行实流标定。标准孔板有可靠的实验数据和完善的国际标准。在国外和国内有着其固有的巨大市场，用户熟悉、数据完善;遵循国际标准计算与加工、使用灵活方便;国内目前流量测量中应用最广泛的仍然是差压式流量计，据有关资料的估计占流量仪表总用量的 60%-70%之间。它在石油、化工、矿冶、钢铁、电力、水利、造纸、制药、食品和化纤等许多行业中被广泛使用。

　　主要技术参数

　　▲公称通径： DN50 – DN500

　　▲依据      标准 GB/T2624-93 设计制造

　　▲依据      检定规程 JJG 640-94 出厂检定

　　▲取压方法： 角接取压、法兰取压

　　▲基本精度： ±0.5%、±1%、±1.5% ▲流量范围： ≥ 1:15

　　▲公称压力： 0.6、1.0、1.6、2.5、4.0、6.4、10(MPa)

　　▲被测介质： 水、空气、天然气、饱合蒸气、过热蒸气、其它混合介质

　　▲被测介质温度：-10℃~+450℃ ▲供电电源： 24VDC

　　▲显示：LCD 同屏显示瞬时流量、累积流量、流体压力、流体温度及差压值

　　▲输出信号：4-20mA DC 或 RS485 通讯▲防爆性能： 本安型 EXibIICT5

　　▲防护性能： IP 65

　　产品类型分类

　　1、标 准 喷嘴(ISA1932喷嘴)

　　•适用介质;特别适合高温高压蒸汽和水、也可用于各种气体、液体

　　•公称口径：DN50—500mm (DN>500亦可设计、生产)

　　•工作压力：≦42MPa

　　•工作温度：-50℃ — 650℃

　　•取压方式：角接(单独环室、法兰环室一体或直接钻孔)取压

　　•喷嘴安装方式：法兰(直接钻孔兼取压件)、紧固件夹持式、法兰、环室、紧固件夹持式

　　夹持件(兼取压件)焊接式

　　•执行标准:IS05167; GB/T2624

　　•      度:符合标准：±1.0 %

　　•材质：法兰或夹持件：按介质温度可选碳钢、合金钢;不锈钢等

　　•喷嘴:不锈钢304; 316等

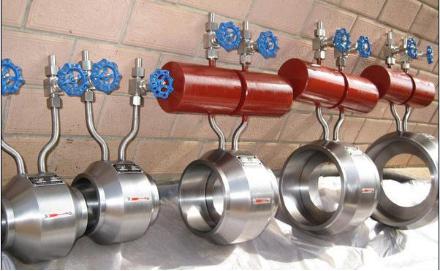

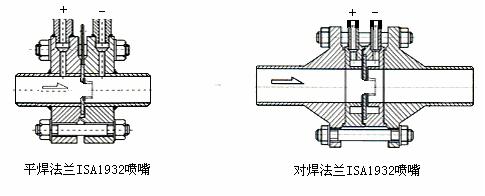

标准喷嘴

　　2、长径喷嘴

　　•适用介质;特别适合高温高压蒸汽和水、也可用于各种气体、液体

　　•公称口径：DN50—630mm

　　•工作压力：≦42MPa

　　•工作温度：-50℃ - 650℃

　　•取压方式：径距(D-D/2)取压

　　•喷嘴件安装方式：配带并焊接上、下游管段再按径距(D-D/2)设置取压孔•

　　•执行标准：IS05167; GB/T2624

　　•材质：上、下游管段按介质温度可选碳钢、合金钢;不锈钢等

　　•喷嘴;不锈钢304; 316等

长径喷嘴

　　产品结构分类

　　1、喷嘴流量传感器

　　特点：只提供差压信号的形成部分(喷嘴部分)，不提供差压变送器和流量计算显示部分，输出信号为流体在节流件前后形成的压力差。由用户自己进行其它配置。

喷嘴流量传感器

　　2、喷嘴流量变送器

　　由喷嘴流量传感器和差压变送器组成，输出代表差压信号大小的 4-20mA 电信号，流量计算及温度、压力补偿由用户另外配置完成。有分体式安装和一体式安装两种结构。

　　一体式安装是产品出厂时己将差压变送器与喷嘴连接成一体，用户购买一体式喷嘴后，使用时不需再连接引压管。但必需配接相应的流量计算器、压力变送器和温度变送器。

　　分体式喷嘴流量变送器由独立的喷嘴流量传感器和差压变送器组成。喷嘴流量传感器和差压变送器之间的引压管连接由用户自己完成。

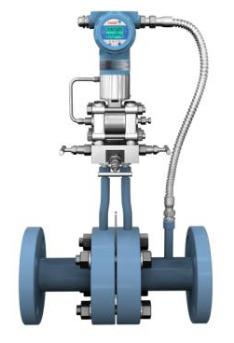

一体式喷嘴流量计

　　注意事项

　　◆安 装

　　▲可水平、垂直或倾斜安装，应保证管内充满液体。

　　▲节流装置前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁

　　净，无凹坑与沉淀物。

　　▲直管段长度要求及节流装置安装应符合 GB/T26224—93 有关规定。

　　引压管路安装应符合标准规定的规范。

　　◆订货须知

　　▲订货时请详数据：

　　(1)被测介质

　　(2)      、常用、最小流量。

　　(3)工作压力、工作温度

　　(4)介质密度、粘度

　　(5)管道材质、内径、外径

　　(6)允许压力损失

　　(7)取压方式

　　(8)现场管道敷设情况和局部阻力件形式。
