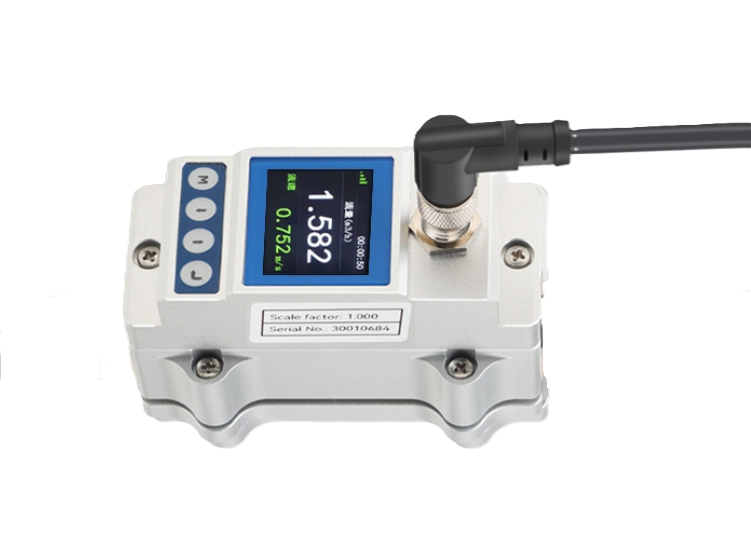

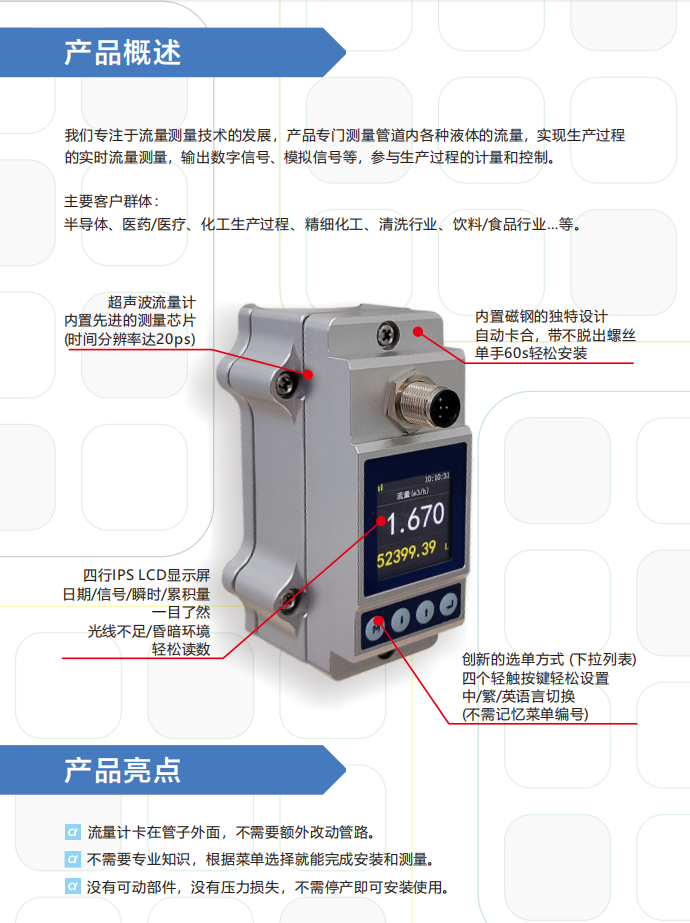

CYLU-Q1夹钳式外卡超声波流量计

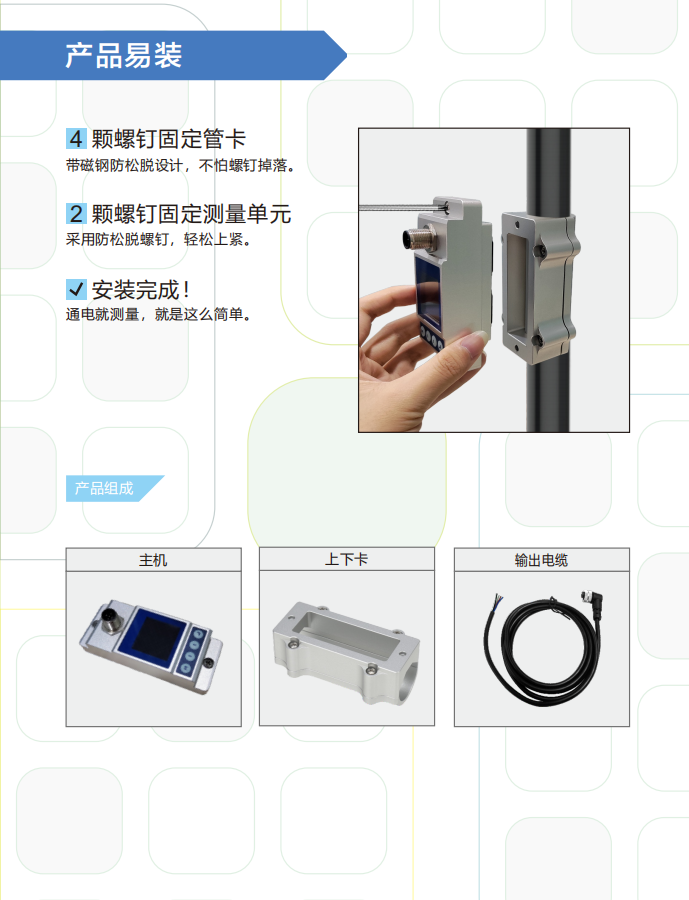

CY-LU-Q1专门针对软管、硬管等小管径的测量需求设计，采用外夹式测量方式，四颗螺丝固定，安装操作简单。对射式的传感器，保证测量的有效距离和可靠性，测量稳定性好。
产品详情
CYLU-Q1超声波液体流量计
安装便捷，无需破坏管道
无可动部件，无压损
非接触式测量，可避免使用时带入污染计
产品简述
CYLU-Q1系列液体流量计基于超声波传播时间原理，结合高可靠性的信号处理电路与先进算法，实现流量精确测量。该产品采用一体化外夹式结构，安装简便快捷，无需接触流体介质，有效避免了传统流量计存在的压力损失、介质污染，以及安装、维护所带来的长时间停机问题。

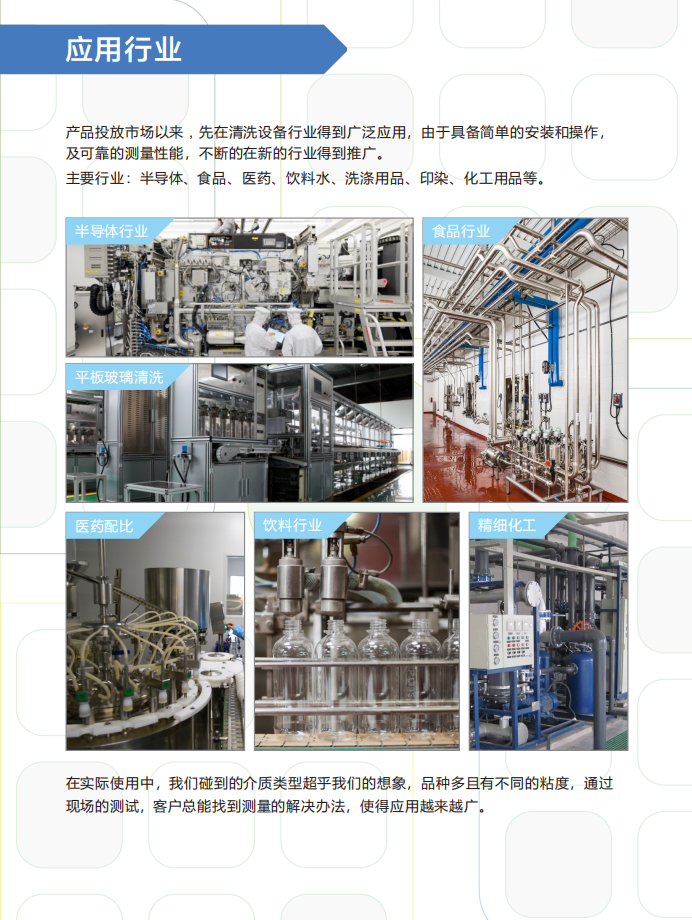

应用范围

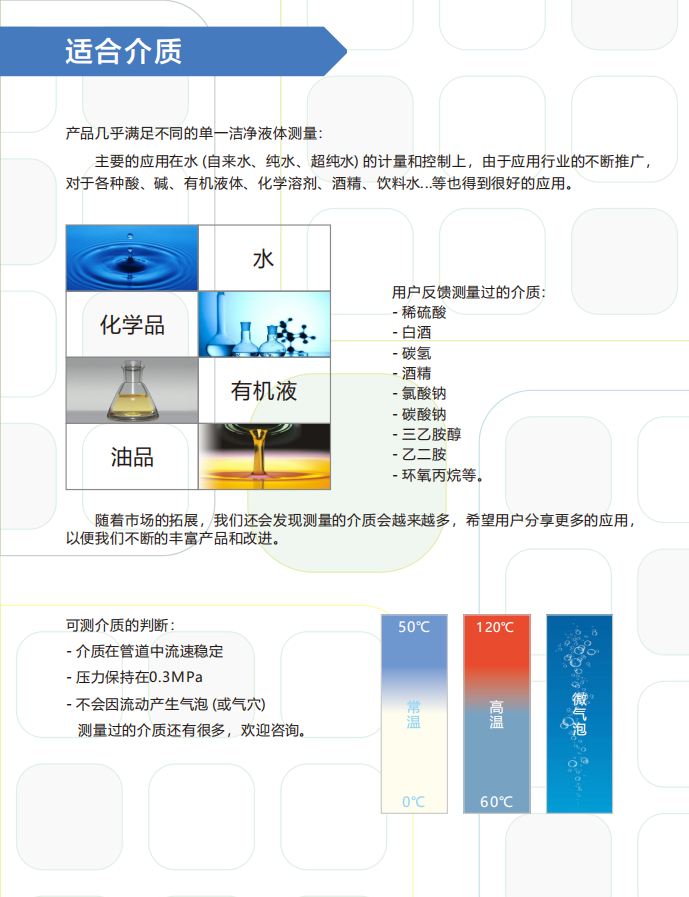

CYLU-Q1系列超声波流量计具备非接触测量、安装便捷、适用性强等核心优势，是小口径管道流量测量中高效、可靠且经济的理想解决方案，广泛应用于供水、供热、化工、制药、食品饮料、环保水处理、能源计量等行业。

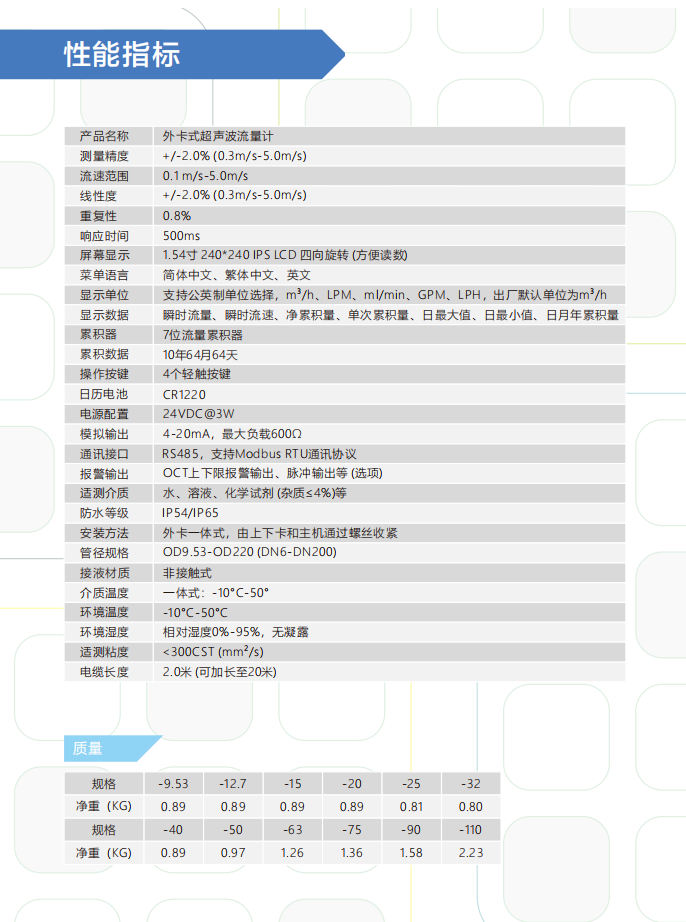

性能参数

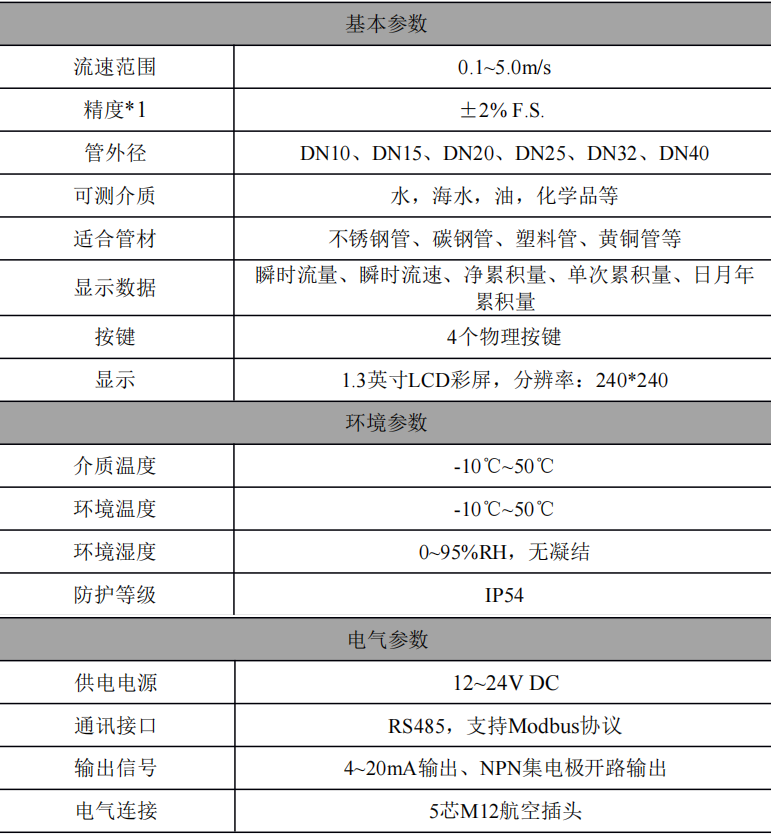

表1. 性能参数
*1 精度标定条件为25℃的水及不锈钢管道。实际应用中，不同的管道类型、流体介质及温度均可能影响最终精度。
3. 安装和接线

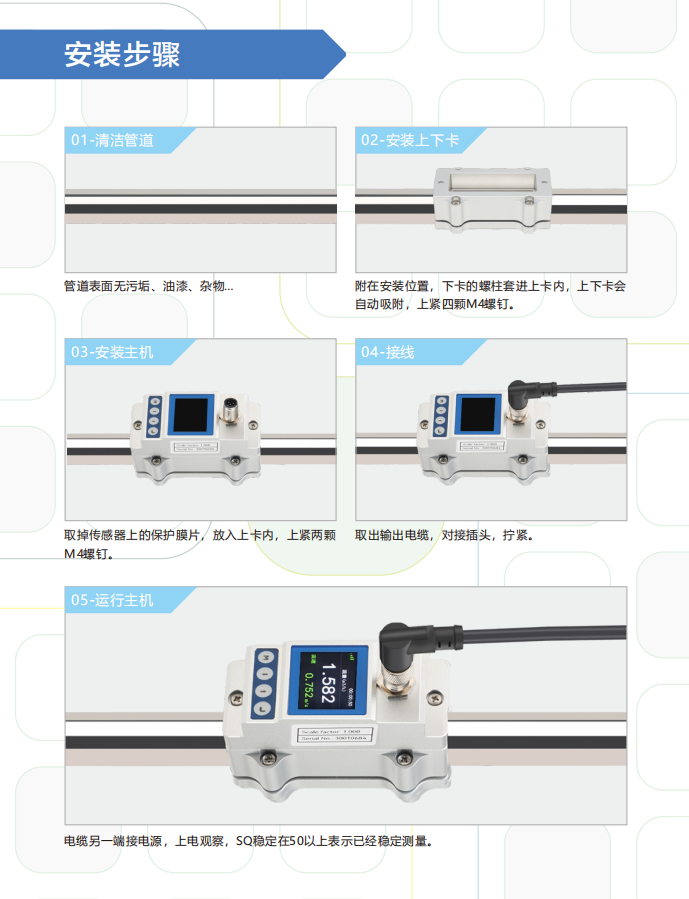

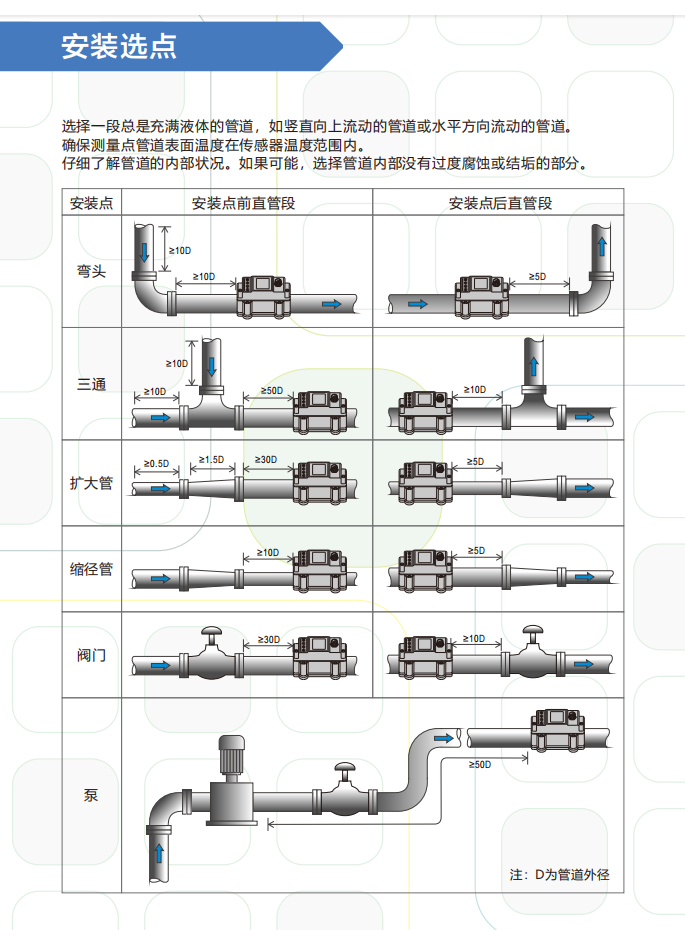

3.1 安装说明
表2. 安装步骤
3.2 接线说明

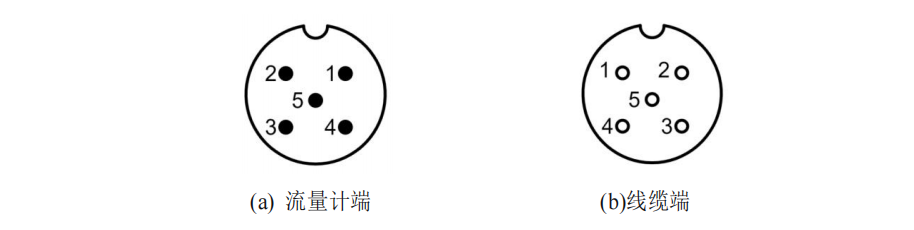

M12连接器

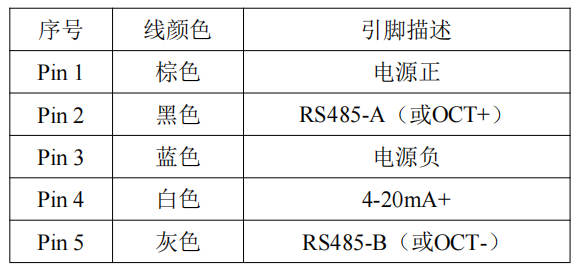

表3. 输出引脚描述表

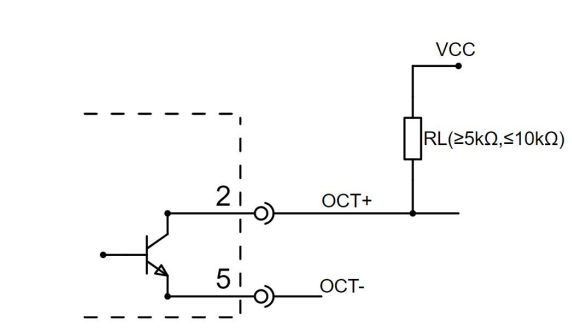

选择OCT输出，需要在OCT+端，外接1个5~10k上拉电阻；在VCC和OCT-端，加一个5~24V的直流电源。
OCT接线图
